Сетевые элементы

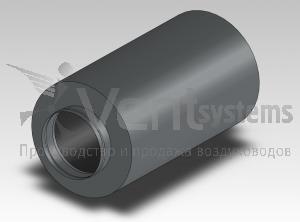

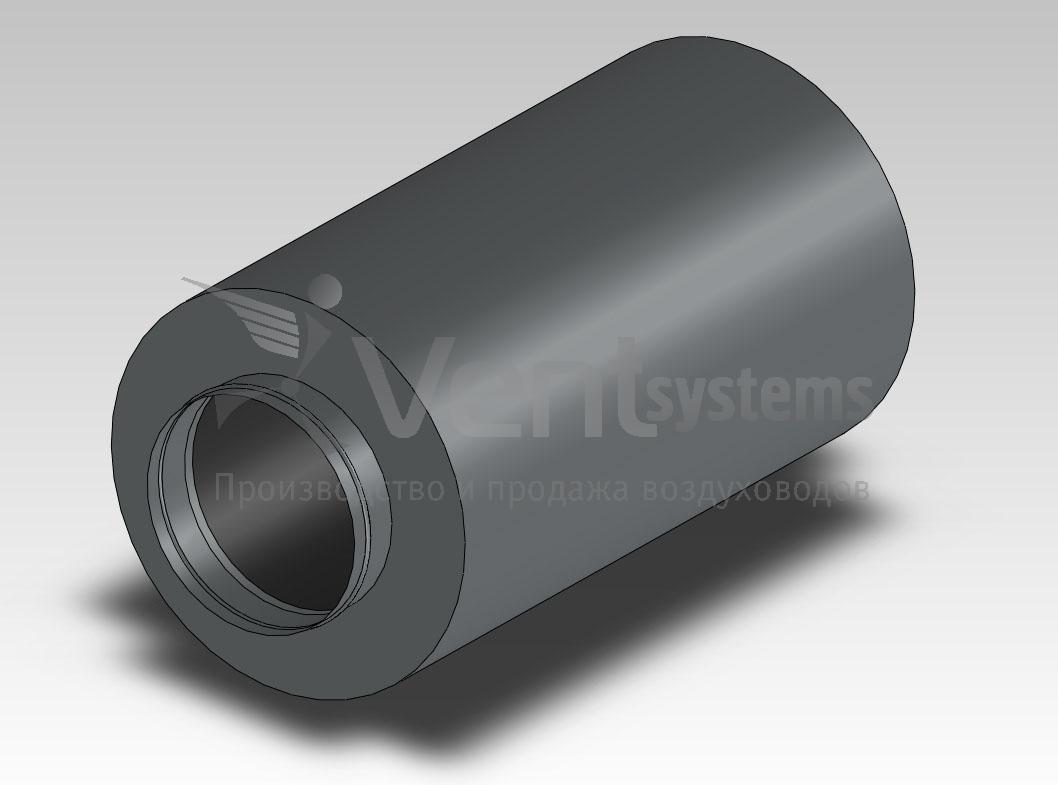

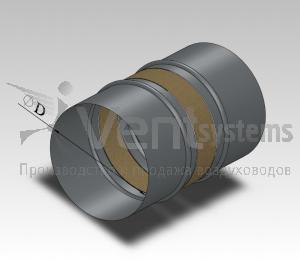

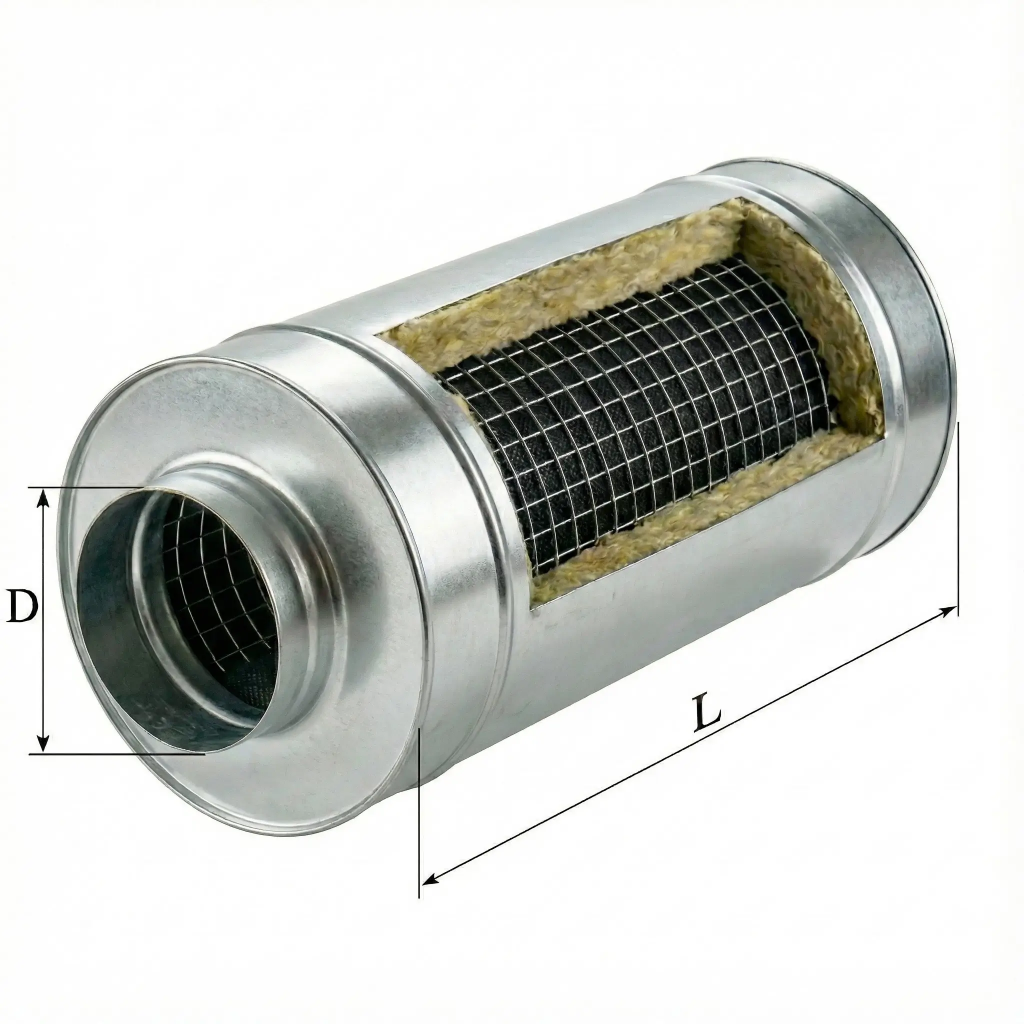

Круглый канальный шумоглушитель для вентиляции
Круглый шумоглушитель применяется для уменьшения шума, распространяющегося по воздуховодам приточной и вытяжной вентиляции. Его устанавливают в составе круглого вентиляционного канала рядом с вентиляторами, вентиляционными установками и на других участках, где требуется снизить передачу воздушного шума.
Корпус шумоглушителя изготавливается из оцинкованной стали. Внутри располагается звукопоглощающий слой, который уменьшает распространение звуковых колебаний по вентиляционному каналу.
Карточка является универсальной. При оформлении заказа выбираются:
- диаметр — от 100 до 1250 мм;
- длина — от 500 до 1000 мм;
- толщина оцинкованной стали;
- количество изделий.
Диаметр шумоглушителя должен соответствовать диаметру присоединяемого воздуховода. Длину изделия выбирают с учётом доступного монтажного пространства и требуемого снижения шума. При прочих равных более длинный шумоглушитель обычно обеспечивает большее звукопоглощение, однако точный результат определяется акустическим расчётом.
Шумоглушитель уменьшает шум, передающийся внутри вентиляционного канала, но не предназначен для устранения механической вибрации оборудования. Для снижения передачи вибраций от вентилятора дополнительно применяются гибкие вставки и виброизолирующие крепления.
При монтаже шумоглушитель соединяют с круглыми воздуховодами соответствующего диаметра, герметизируют стыки и закрепляют на самостоятельных подвесах или опорах. Масса изделия не должна передаваться только на соседние участки воздуховода.
Основные характеристики:
- тип — круглый канальный шумоглушитель;
- назначение — снижение воздушного шума в вентиляционных каналах;
- материал корпуса — оцинкованная сталь;
- форма сечения — круглая;
- диаметр — 100–1250 мм;
- длина — 500–1000 мм;
- толщина стали — выбирается при заказе;
- применение — приточная и вытяжная вентиляция;
- единица продажи — штука.

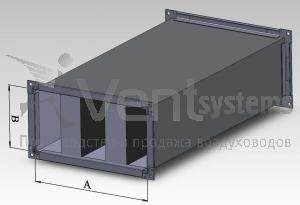

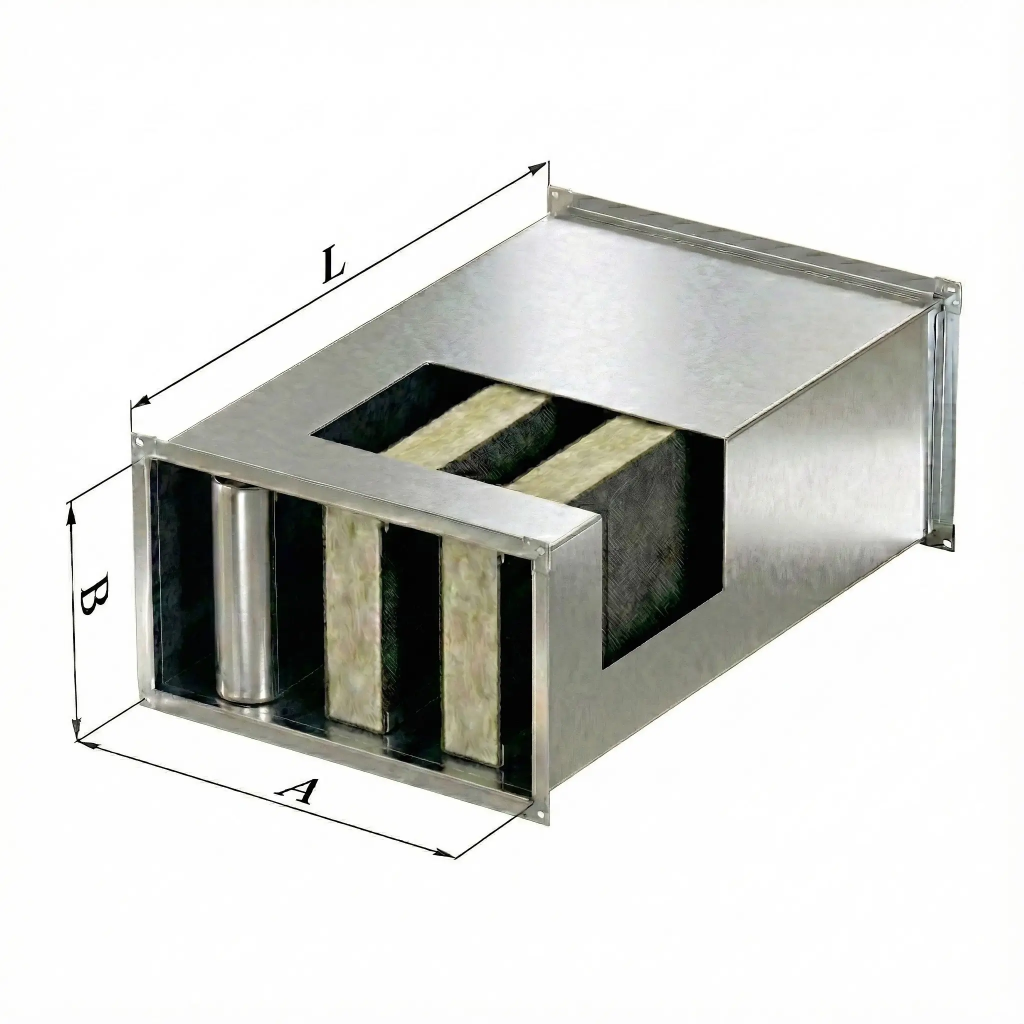

Прямоугольный канальный шумоглушитель для вентиляции
Прямоугольный шумоглушитель применяется для уменьшения воздушного шума, распространяющегося по каналам приточной и вытяжной вентиляции. Его устанавливают рядом с вентиляторами, вентиляционными установками и на других участках сети, где требуется ограничить передачу шума по воздуховодам.
Корпус изготавливается из оцинкованной стали и имеет прямоугольное сечение. Внутри располагаются звукопоглощающие элементы, которые снижают интенсивность звуковых колебаний, проходящих вместе с воздушным потоком.
Шумоглушитель оснащается фланцами для соединения с прямоугольными воздуховодами соответствующего сечения.
Карточка является универсальной. При оформлении заказа выбираются:
- размер стороны A;
- размер стороны B;
- длина шумоглушителя — от 500 до 1000 мм;
- толщина оцинкованной стали;
- количество изделий.
Сечение шумоглушителя должно соответствовать размерам присоединяемого воздуховода. Длину изделия выбирают с учётом доступного места, требуемого снижения шума, скорости воздуха и допустимого сопротивления вентиляционной сети.
При прочих равных увеличение длины обычно повышает звукопоглощение. Однако точное снижение шума зависит от частоты звука, размеров изделия, скорости воздушного потока и внутренней конструкции. Необходимые параметры определяются акустическим и аэродинамическим расчётом.
Канальный шумоглушитель предназначен для уменьшения шума, распространяющегося внутри воздуховода. Для ограничения передачи механической вибрации от вентилятора дополнительно применяются гибкие вставки и виброизолирующие крепления.
При монтаже фланцы совмещают с ответными фланцами воздуховодов, устанавливают уплотнитель и равномерно затягивают крепёж. Шумоглушитель необходимо закрепить на самостоятельных подвесах или опорах, не передавая его массу только на соседние воздуховоды.
Основные характеристики:
- тип — прямоугольный канальный шумоглушитель;
- назначение — снижение воздушного шума;
- материал корпуса — оцинкованная сталь;
- форма сечения — прямоугольная;
- соединение — фланцевое;
- сторона A — 300–2000 мм;
- сторона B — 150–2000 мм;
- длина — 500–1000 мм;
- толщина стали — выбирается при заказе;
- применение — приточная и вытяжная вентиляция;
- единица продажи — штука.

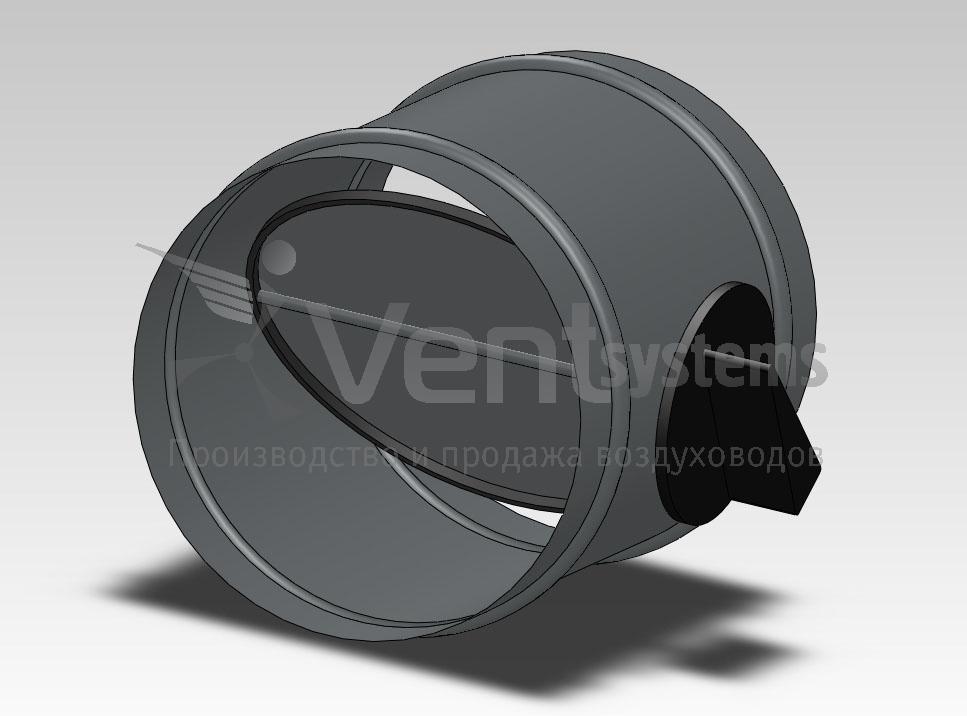

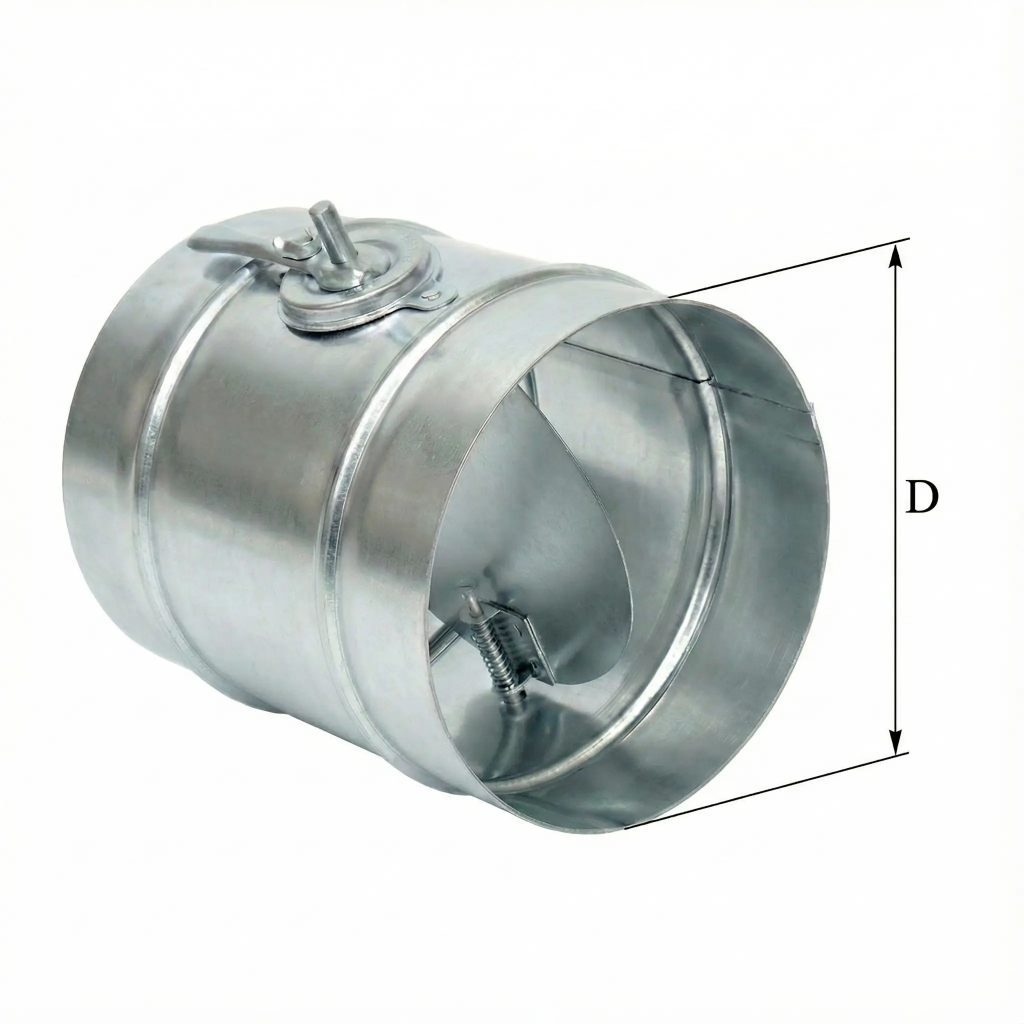

Круглый дроссель-клапан для регулирования воздуха
Круглый дроссель-клапан применяется для регулирования расхода воздуха в системах приточной и вытяжной вентиляции. Его устанавливают в магистральных воздуховодах и ответвлениях сети при выполнении пусконаладочных работ и аэродинамической балансировки системы.
Конструкция состоит из круглого корпуса из оцинкованной стали и расположенной внутри поворотной заслонки. Положение заслонки изменяется наружной ручкой. При повороте заслонки меняется площадь свободного сечения и, соответственно, количество проходящего воздуха.
Дроссель-клапан может применяться:
- для регулирования расхода воздуха в ответвлении;
- для балансировки отдельных участков вентиляционной сети;
- для настройки распределения воздуха между помещениями;
- для ограничения избыточного воздушного потока;
- для регулирования приточных и вытяжных каналов.
Карточка является универсальной. При оформлении заказа выбираются:
- диаметр клапана — от 100 до 630 мм;
- толщина оцинкованной стали;
- количество изделий.
Диаметр дроссель-клапана должен соответствовать диаметру присоединяемого воздуховода. После установки положение заслонки настраивают по результатам измерения фактического расхода воздуха.
При прикрытии заслонки увеличивается аэродинамическое сопротивление участка. Чрезмерное перекрытие сечения может повысить уровень шума и изменить работу других ответвлений, поэтому окончательную настройку рекомендуется выполнять при наладке всей вентиляционной системы.
Дроссель-клапан предназначен прежде всего для регулирования воздуха. Он не заменяет противопожарный, дымовой или обратный клапан. Герметичное отсечение участка вентиляционной сети без подтверждённого класса герметичности также не заявляется.
При монтаже клапан соединяют с круглыми воздуховодами соответствующего диаметра и герметизируют стыки. Ручка управления должна оставаться доступной для регулировки и последующего обслуживания.
Основные характеристики:
- тип — круглый дроссель-клапан;
- назначение — регулирование расхода воздуха;
- применение — балансировка вентиляционной сети;
- материал корпуса — оцинкованная сталь;
- форма сечения — круглая;
- управление — ручное;
- регулирующий элемент — поворотная заслонка;
- диаметр — 100–630 мм;
- толщина стали — выбирается при заказе;
- единица продажи — штука.

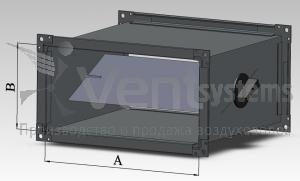

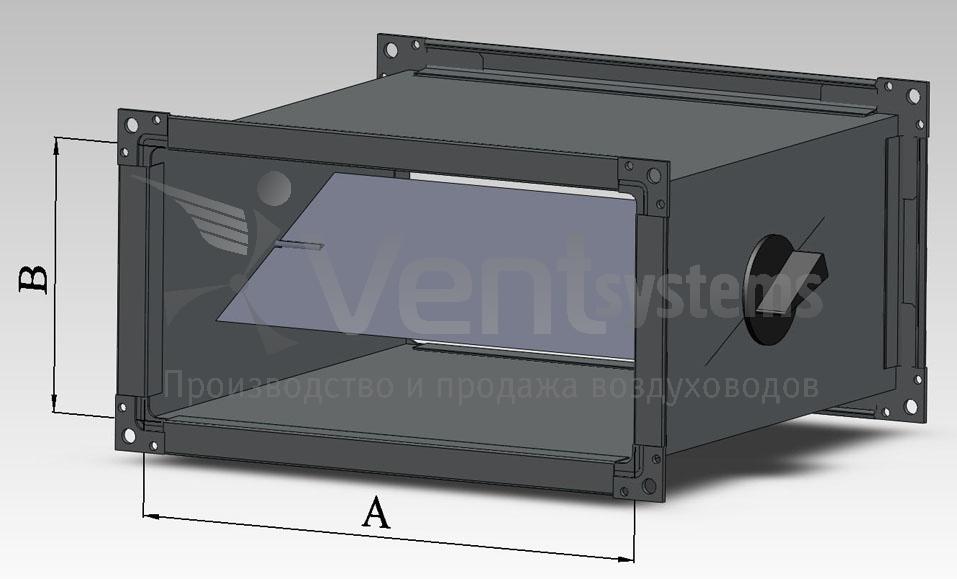

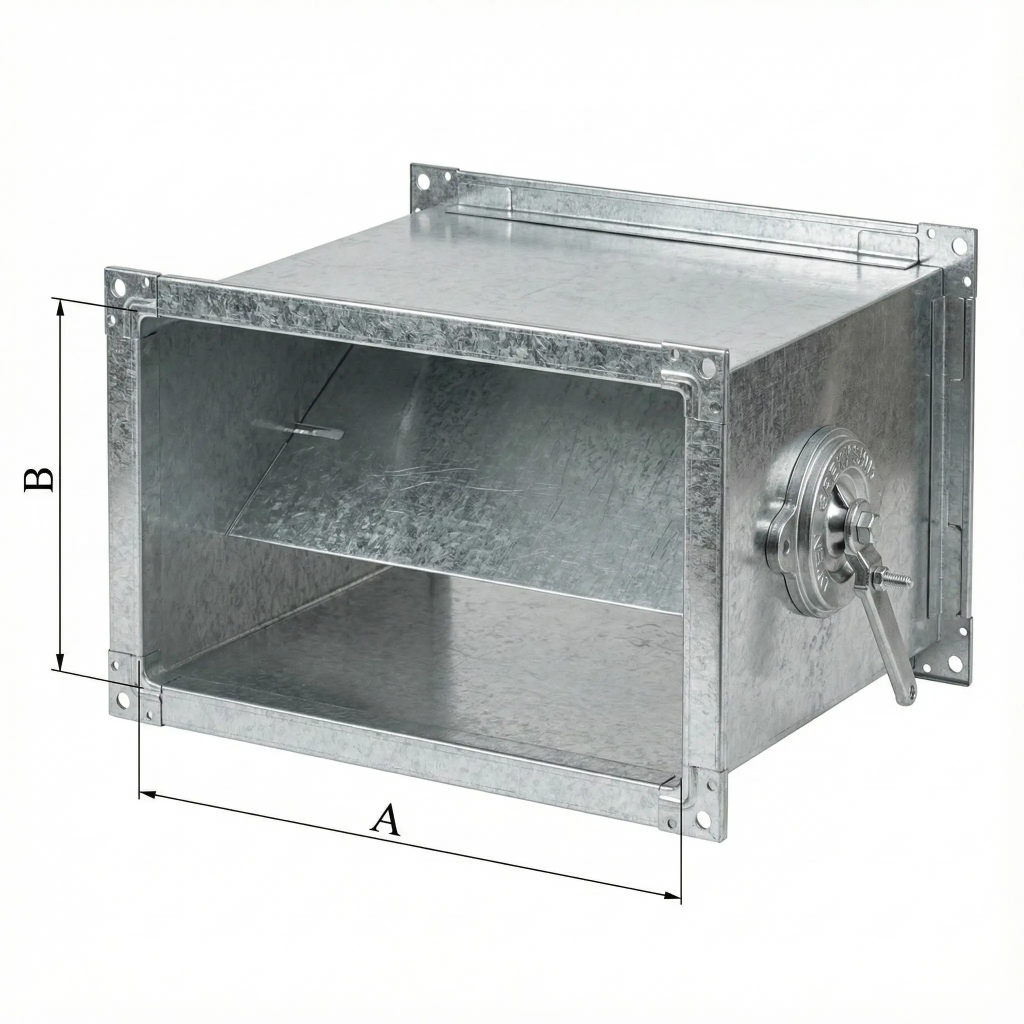

Дроссель-клапан прямоугольный
Прямоугольный дроссель-клапан применяется для регулирования расхода воздуха и балансировки отдельных участков воздуховодной сети. Изделие устанавливают в приточных и вытяжных каналах прямоугольного сечения.
Конструкция состоит из корпуса из оцинкованной стали и расположенной внутри поворотной заслонки. При повороте наружной ручки заслонка изменяет свободное сечение канала, благодаря чему можно уменьшать или увеличивать объём проходящего воздуха.
Ширина и высота клапана выбираются при заказе в диапазоне от 100 до 2000 мм. Толщину стали можно задать вручную либо воспользоваться автоматическим подбором в калькуляторе.
Дроссель-клапан используется для следующих задач:
- регулирование расхода воздуха в прямоугольном воздуховоде;
- балансировка магистралей и ответвлений;
- настройка распределения воздуха между помещениями;
- ограничение воздушного потока на отдельных участках сети;
- ручная корректировка режима работы системы.
Монтаж выполняется при помощи фланцевого соединения. Для герметизации стыка применяют предусмотренные проектом уплотнительные материалы и крепёж. После установки необходимо сохранить свободный доступ к ручке управления.
Рабочее положение заслонки рекомендуется устанавливать во время наладки системы по результатам измерения расхода воздуха. Чрезмерное перекрытие сечения увеличивает сопротивление и может повысить уровень аэродинамического шума.
Данная модель является регулирующим устройством. Использовать её как герметичный запорный, противопожарный, дымовой или обратный клапан нельзя.
Основные характеристики:
- тип — дроссель-клапан;
- форма сечения — прямоугольная;
- назначение — регулирование и балансировка расхода воздуха;
- материал корпуса — оцинкованная сталь;
- тип заслонки — поворотная;
- управление — ручное;
- соединение — фланцевое;
- размеры сторон — от 100 до 2000 мм;
- шаг выбора размеров — 50 мм;
- толщина стали — автоматический подбор; 0,5; 0,7; 0,8; 0,9 или 1,0 мм;
- единица продажи — штука.

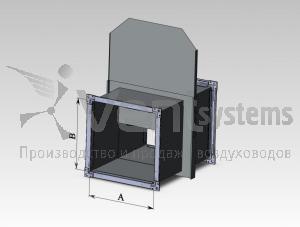

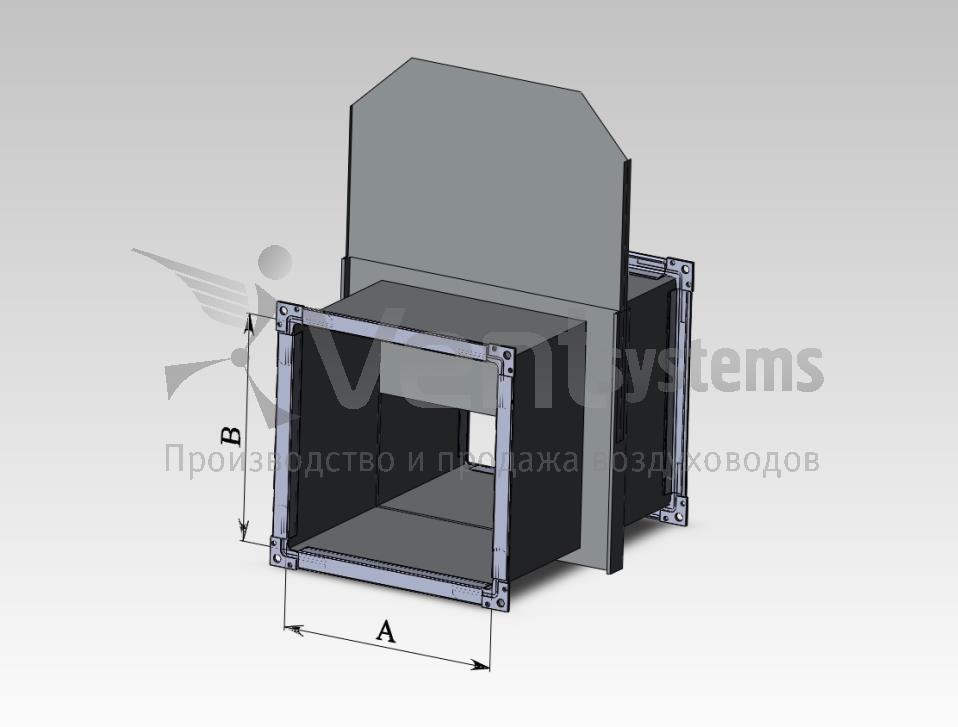

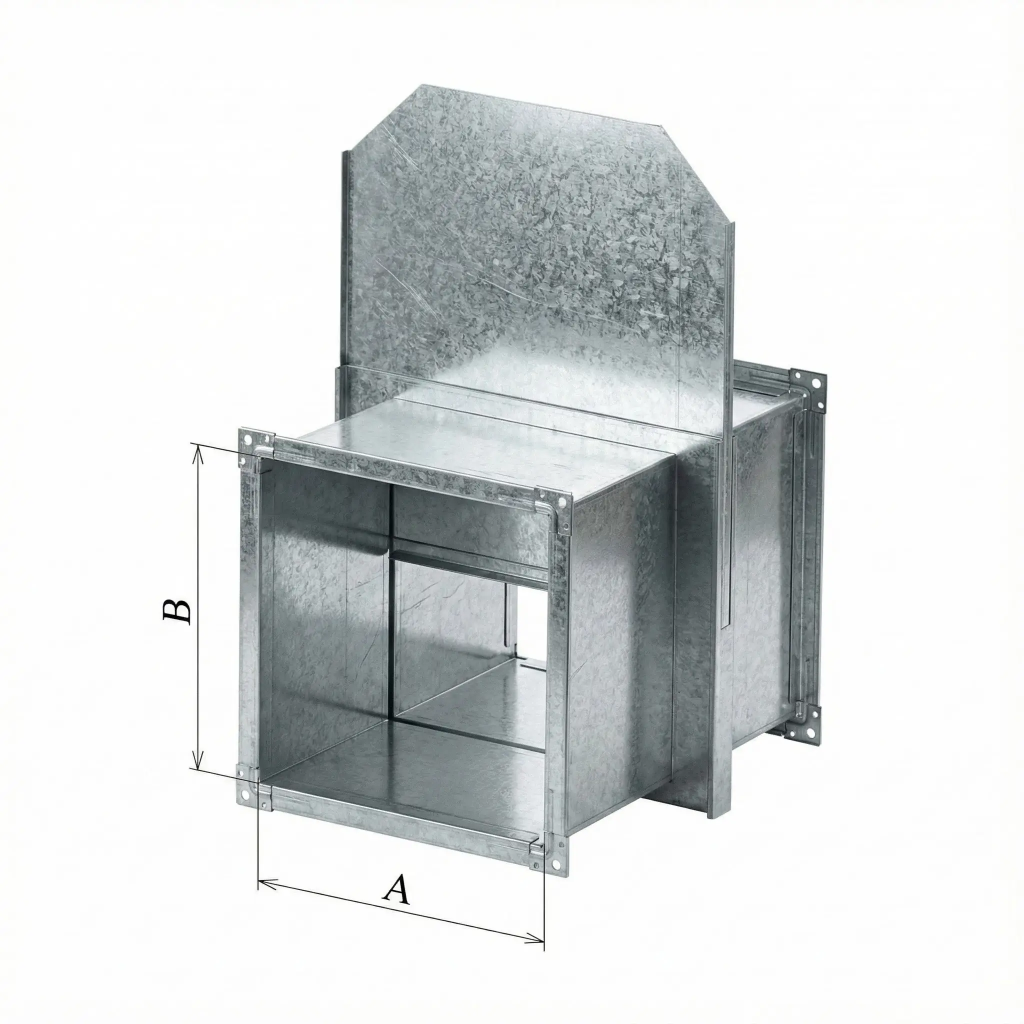

Шибер прямоугольный
Прямоугольный шибер применяется для перекрытия или ограничения потока воздуха в воздуховодах прямоугольного сечения. Изделие устанавливают на магистральных участках и ответвлениях приточных и вытяжных систем.
Основным рабочим элементом является металлическая заслонка, которая перемещается поперёк воздушного канала. В открытом положении заслонка освобождает проходное сечение, а при перемещении внутрь корпуса частично или полностью его перекрывает.
В отличие от дроссель-клапана с поворотной заслонкой, шибер регулирует проходное сечение при помощи поступательно перемещаемой металлической пластины. Такая конструкция позволяет использовать изделие для периодического перекрытия канала или грубой регулировки расхода воздуха.
Шибер может применяться для следующих задач:
- перекрытие воздушного канала;
- ограничение расхода воздуха;
- отключение отдельного ответвления;
- ручное управление движением воздуха;
- разделение участков воздуховодной сети.
Корпус изготовлен из оцинкованной стали и оснащён фланцами для соединения с прямоугольными воздуховодами. Размеры сторон выбираются в калькуляторе от 100 до 1250 мм с шагом 50 мм. Толщину стали можно указать вручную либо воспользоваться автоматическим подбором.
При установке необходимо предусмотреть свободное пространство для полного перемещения заслонки и доступ к механизму управления. Фланцевое соединение собирают с применением подходящего крепежа и межфланцевого уплотнителя.
Закрытый шибер перекрывает проходное сечение, однако герметичность относительно утечки воздуха зависит от конструкции и исполнения изделия. Использовать его вместо противопожарного, дымового или сертифицированного герметичного клапана нельзя.
Основные характеристики:
- тип — шибер;
- форма сечения — прямоугольная;
- материал — оцинкованная сталь;
- рабочий элемент — выдвижная металлическая заслонка;
- управление — ручное;
- соединение — фланцевое;
- размеры сторон — от 100 до 1250 мм;
- шаг выбора размеров — 50 мм;
- толщина стали — автоматический подбор; 0,5; 0,7; 0,8; 0,9 или 1,0 мм;
- единица продажи — штука.

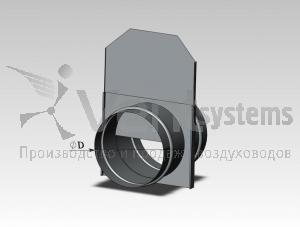

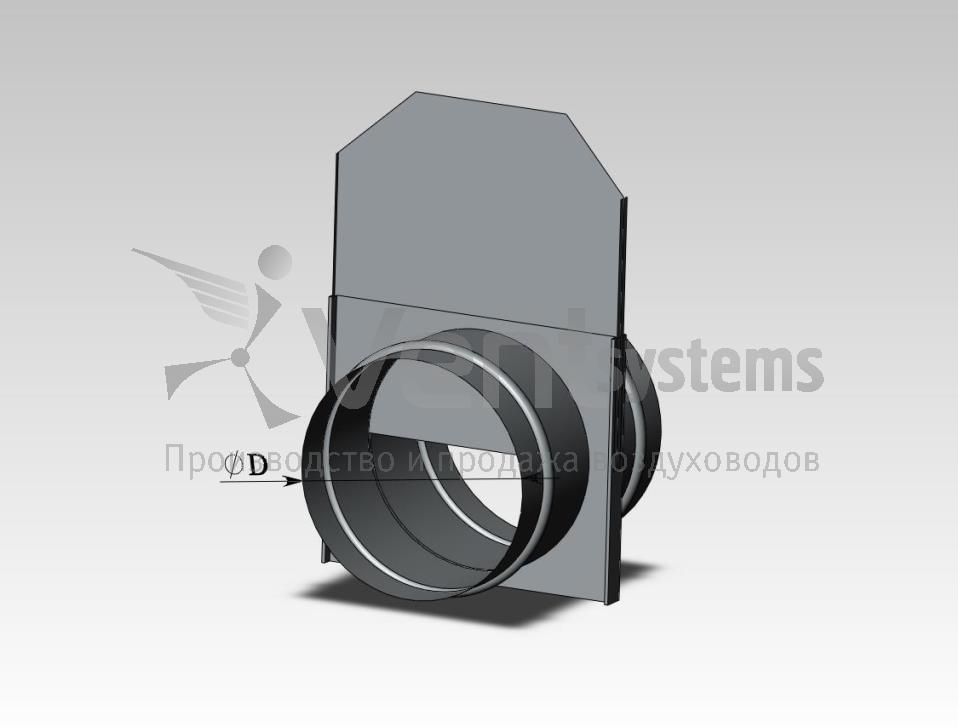

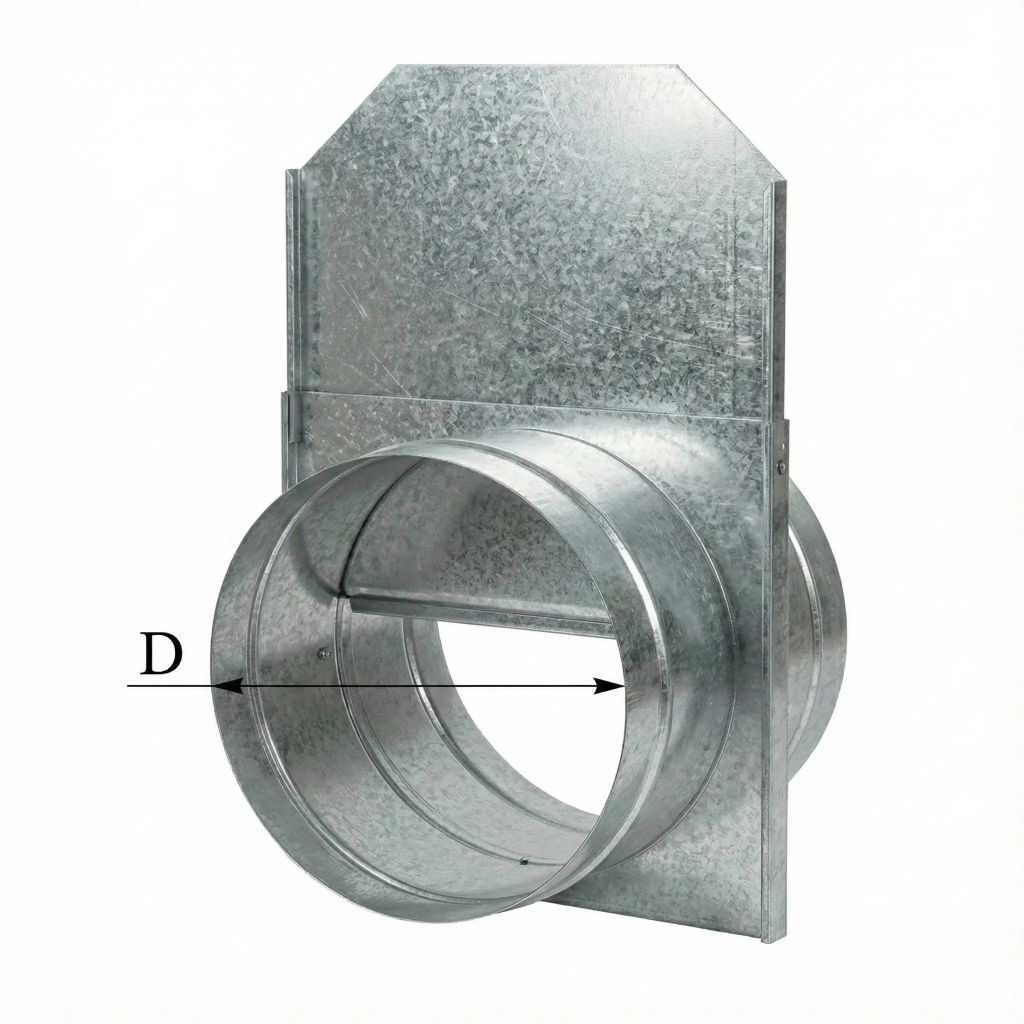

Шибер круглый
Круглый шибер применяется для перекрытия или ограничения потока воздуха в воздуховодах круглого сечения. Изделие устанавливают на магистральных участках и ответвлениях приточных и вытяжных систем.
Конструкция состоит из круглого корпуса и металлической заслонки, перемещаемой поперёк воздушного канала. Положение заслонки определяет свободное сечение воздуховода: при её перемещении можно частично ограничить поток либо полностью перекрыть проходное отверстие.
В отличие от круглого дроссель-клапана с поворотной заслонкой, рабочая пластина шибера перемещается поступательно. Изделие подходит для периодического перекрытия канала и грубой ручной регулировки расхода воздуха.
Круглый шибер используется для следующих задач:
- перекрытие воздушного канала;
- ограничение расхода воздуха;
- отключение отдельного ответвления;
- ручное управление воздушным потоком;
- разделение участков воздуховодной сети.
Диаметр изделия выбирается в калькуляторе от 100 до 1250 мм. Толщину оцинкованной стали можно указать вручную либо воспользоваться автоматическим подбором.
При монтаже необходимо предусмотреть свободное пространство для перемещения заслонки и последующего обслуживания изделия. Шибер соединяют с круглым воздуховодом соответствующего диаметра, а стыки герметизируют предусмотренным проектом способом.
Закрытый шибер перекрывает проходное сечение, но не гарантирует отсутствие утечки воздуха. Изделие нельзя использовать вместо противопожарного, дымового или сертифицированного герметичного клапана.
Основные характеристики:
- тип — шибер;
- форма сечения — круглая;
- материал — оцинкованная сталь;
- рабочий элемент — выдвижная металлическая заслонка;
- управление — ручное;
- диаметр — от 100 до 1250 мм;
- толщина стали — автоматический подбор; 0,5; 0,7; 0,8; 0,9 или 1,0 мм;
- единица продажи — штука.

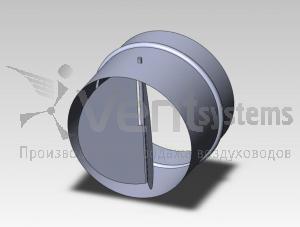

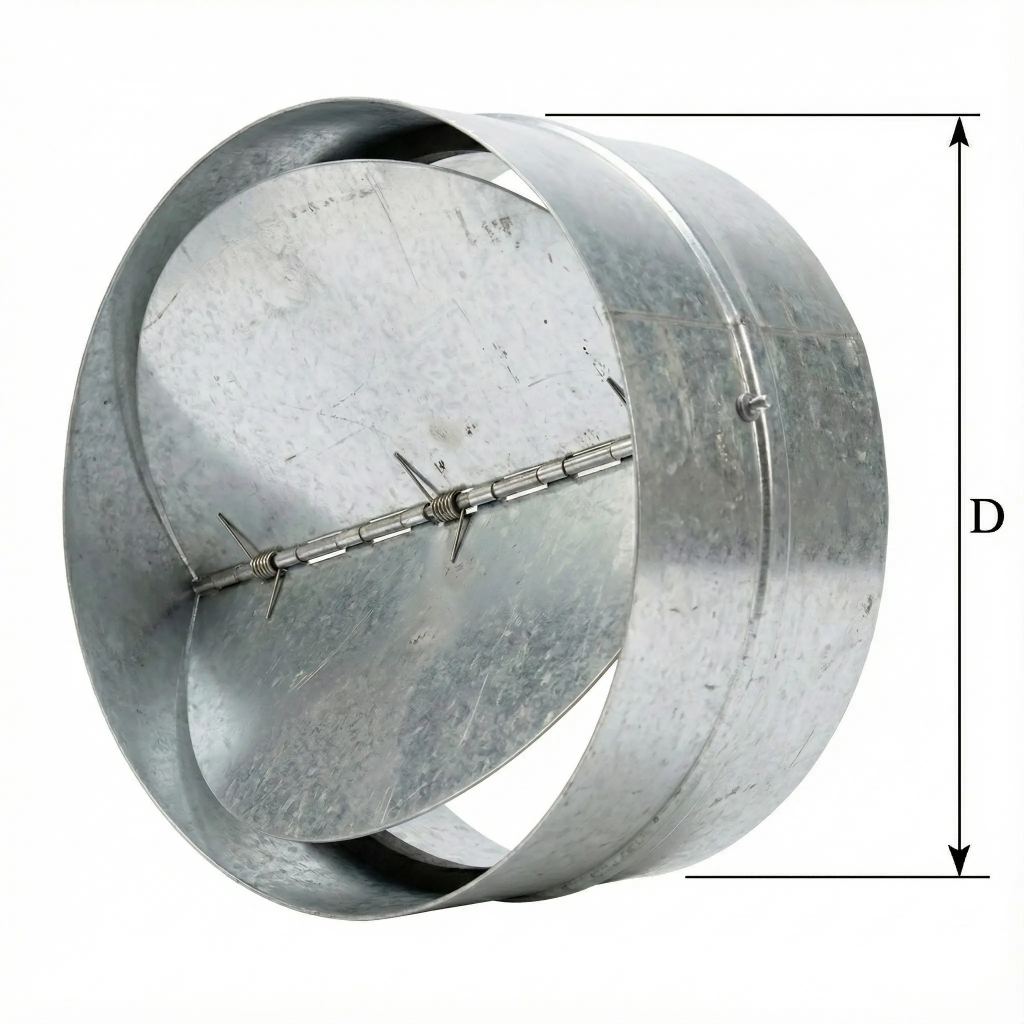

Обратный клапан круглый
Круглый обратный клапан применяется для предотвращения движения воздуха в обратном направлении. Изделие устанавливают в круглых воздуховодах приточных и вытяжных систем.
Внутри корпуса расположены подвижные створки. Воздушный поток в рабочем направлении открывает их и проходит через клапан. При остановке вентилятора или возникновении обратной тяги створки закрываются и препятствуют возвращению воздуха по каналу.
Обратный клапан может использоваться для следующих задач:
- предотвращение обратной тяги;
- защита помещения от возврата удаляемого воздуха;
- ограничение перетока воздуха между ответвлениями;
- предотвращение поступления наружного воздуха при остановленном вентиляторе;
- разделение участков воздуховодной сети по направлению потока.
Корпус изготовлен из оцинкованной стали. Диаметр клапана подбирается в соответствии с диаметром подключаемого воздуховода. В карточке представлены исполнения диаметром 100, 125, 160, 200, 250, 315 и 355 мм.
Перед монтажом необходимо определить рабочее направление воздушного потока. Клапан устанавливают так, чтобы створки свободно открывались в этом направлении и закрывались при возникновении обратной тяги. После установки следует проверить свободное движение створок.
Для открытия клапана требуется достаточный напор воздуха, поэтому изделие необходимо подбирать с учётом характеристик вентилятора и сопротивления сети. Клапан не является герметичным запорным устройством и не заменяет противопожарный или дымовой клапан.
Основные характеристики:
- тип — обратный клапан;
- форма сечения — круглая;
- назначение — предотвращение обратного движения воздуха;
- материал корпуса — оцинкованная сталь;
- рабочий элемент — подвижные створки;
- принцип работы — автоматическое открытие под действием воздушного потока;
- доступные диаметры — 100, 125, 160, 200, 250, 315 и 355 мм;
- единица продажи — штука.

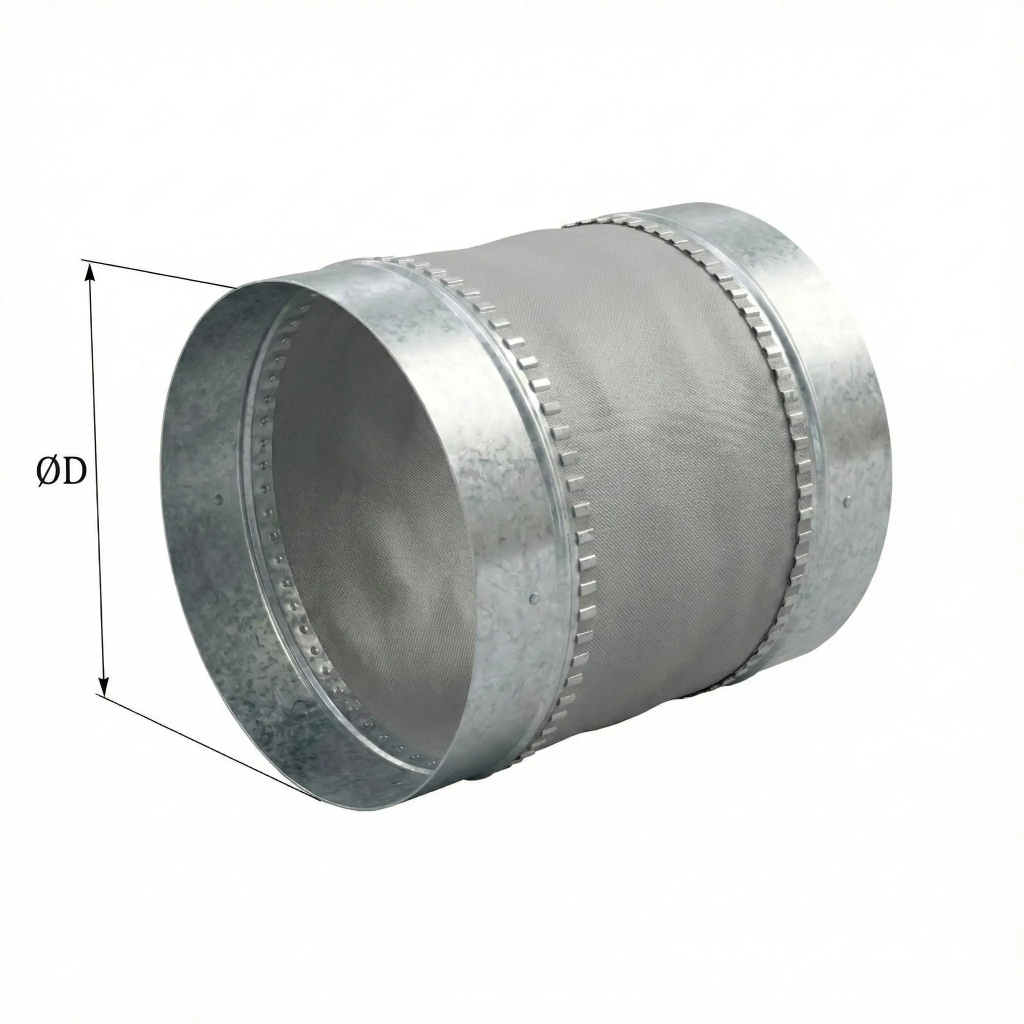

Гибкая вставка круглая
Круглая гибкая вставка применяется для соединения вентилятора с воздуховодом и снижения передачи механической вибрации на вентиляционную сеть. Изделие устанавливают со стороны всасывающего или нагнетательного патрубка вентилятора.
Конструкция включает две металлические присоединительные части из оцинкованной стали и расположенный между ними гибкий участок. Эластичное соединение разрывает жёсткую связь между работающим оборудованием и воздуховодом, уменьшая распространение вибрации по металлическим каналам и строительным конструкциям.
Круглая гибкая вставка используется для следующих задач:
- соединение вентилятора с круглым воздуховодом;
- снижение передачи вибрации от оборудования;
- компенсация небольших взаимных перемещений соединяемых элементов;
- уменьшение механической нагрузки на стык;
- виброразвязка вентилятора и воздуховодной сети.
Диаметр вставки подбирается по диаметру вентилятора и присоединяемого воздуховода. В карточке представлены исполнения диаметром от 100 до 1250 мм.
При монтаже гибкий участок не следует растягивать, перекручивать или чрезмерно сжимать. Вентилятор и воздуховод должны иметь самостоятельные опоры: вставка не предназначена для восприятия их массы. Соединения необходимо закрепить и герметизировать предусмотренным проектом способом.
Рабочую температуру, допустимое давление и возможность применения во влажной или агрессивной среде следует определять по характеристикам фактически используемого гибкого материала.
Основные характеристики:
- тип — гибкая вставка;
- форма сечения — круглая;
- назначение — виброразвязка вентилятора и воздуховода;
- материал присоединительных частей — оцинкованная сталь;
- конструкция — металлические присоединительные части с гибким участком;
- место установки — всасывающий или нагнетательный патрубок вентилятора;
- доступные диаметры — от 100 до 1250 мм;
- единица продажи — штука.

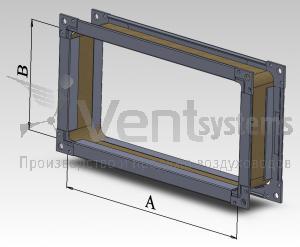

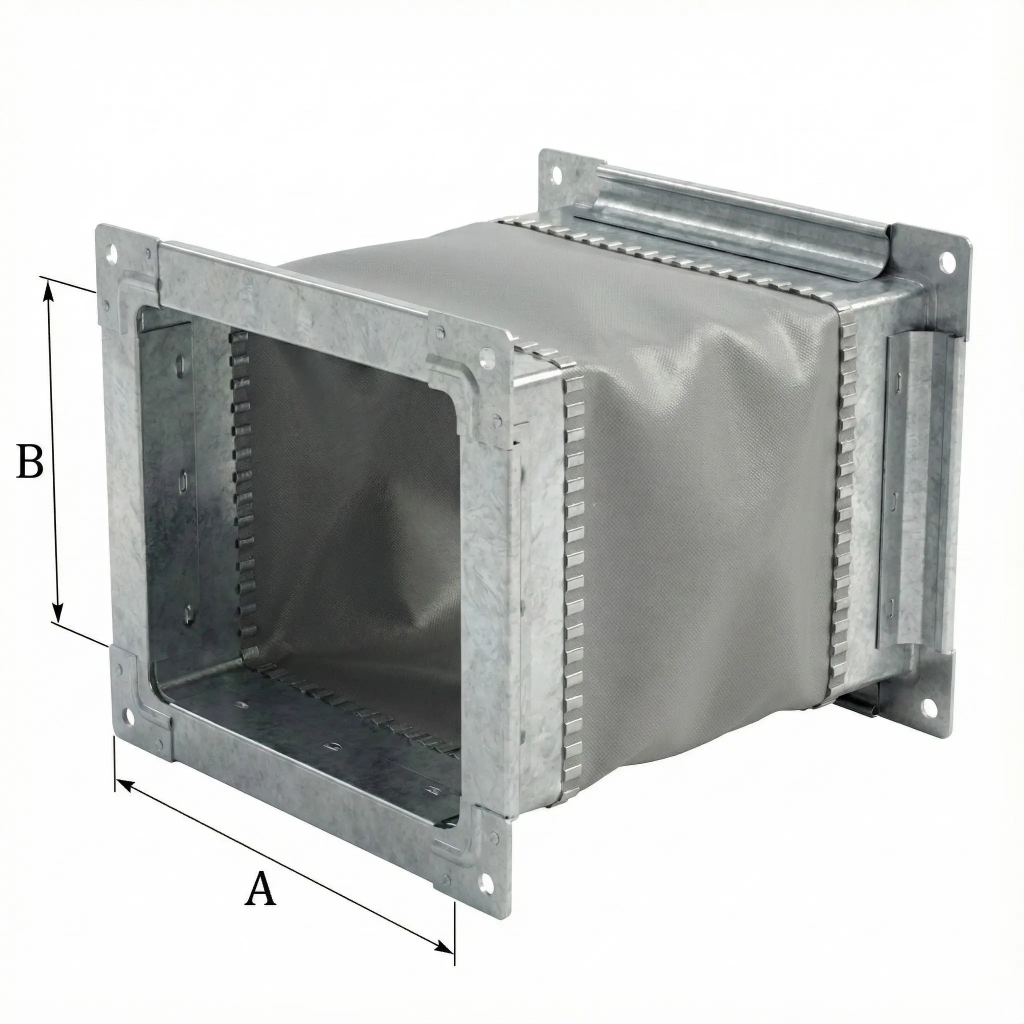

Гибкая вставка прямоугольная
Прямоугольная гибкая вставка применяется для соединения вентилятора с воздуховодом и снижения передачи механической вибрации на вентиляционную сеть. Изделие устанавливают со стороны всасывающего или нагнетательного патрубка вентилятора.
Конструкция состоит из двух прямоугольных фланцев из оцинкованной стали и расположенного между ними гибкого тканевого участка. Такое соединение разрывает жёсткую связь между работающим оборудованием и воздуховодом, уменьшая распространение вибрации по металлическим каналам и строительным конструкциям.
Прямоугольная гибкая вставка используется для следующих задач:
- соединение вентилятора с прямоугольным воздуховодом;
- снижение передачи вибрации от оборудования;
- компенсация небольших взаимных перемещений;
- уменьшение механической нагрузки на соединение;
- виброразвязка вентилятора и воздуховодной сети.
Ширина и высота вставки выбираются в калькуляторе от 100 до 2000 мм с шагом 50 мм. Размеры изделия должны соответствовать присоединительным размерам вентилятора и воздуховода.
Монтаж выполняется при помощи фланцевого соединения. Между фланцами устанавливают уплотнительный материал, после чего соединение равномерно стягивают крепежом.
Гибкий участок не следует растягивать, перекручивать или чрезмерно сжимать. Вентилятор и воздуховод должны иметь самостоятельные опоры, поскольку вставка не предназначена для восприятия их массы.
Основные характеристики:
- тип — гибкая вставка;
- форма сечения — прямоугольная;
- назначение — виброразвязка вентилятора и воздуховода;
- материал фланцев — оцинкованная сталь;
- конструкция — металлические фланцы с гибким тканевым участком;
- соединение — фланцевое;
- место установки — всасывающий или нагнетательный патрубок вентилятора;
- размеры сторон — от 100 до 2000 мм;
- шаг выбора размеров — 50 мм;
- единица продажи — штука.

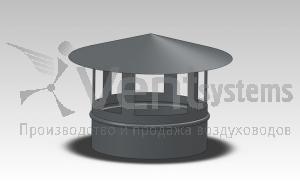

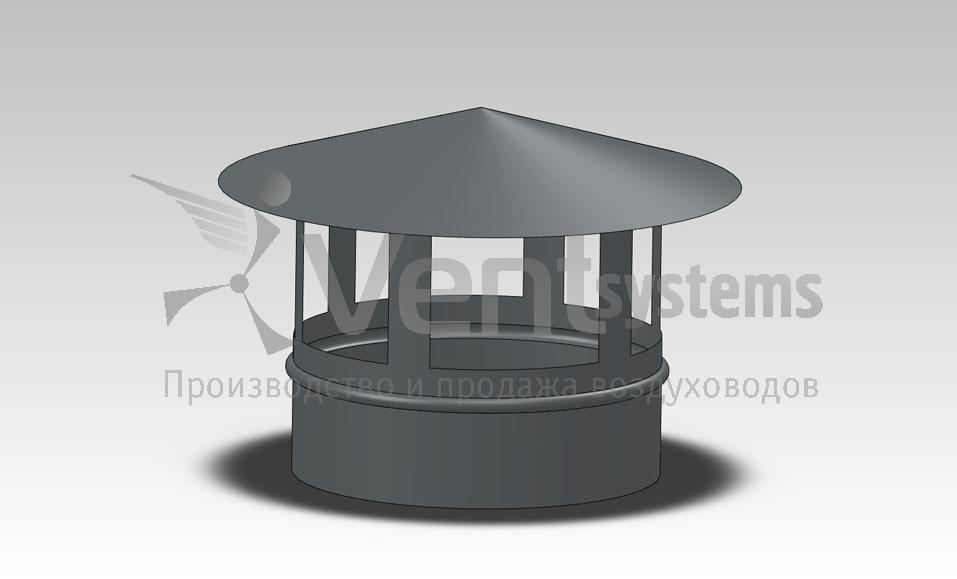

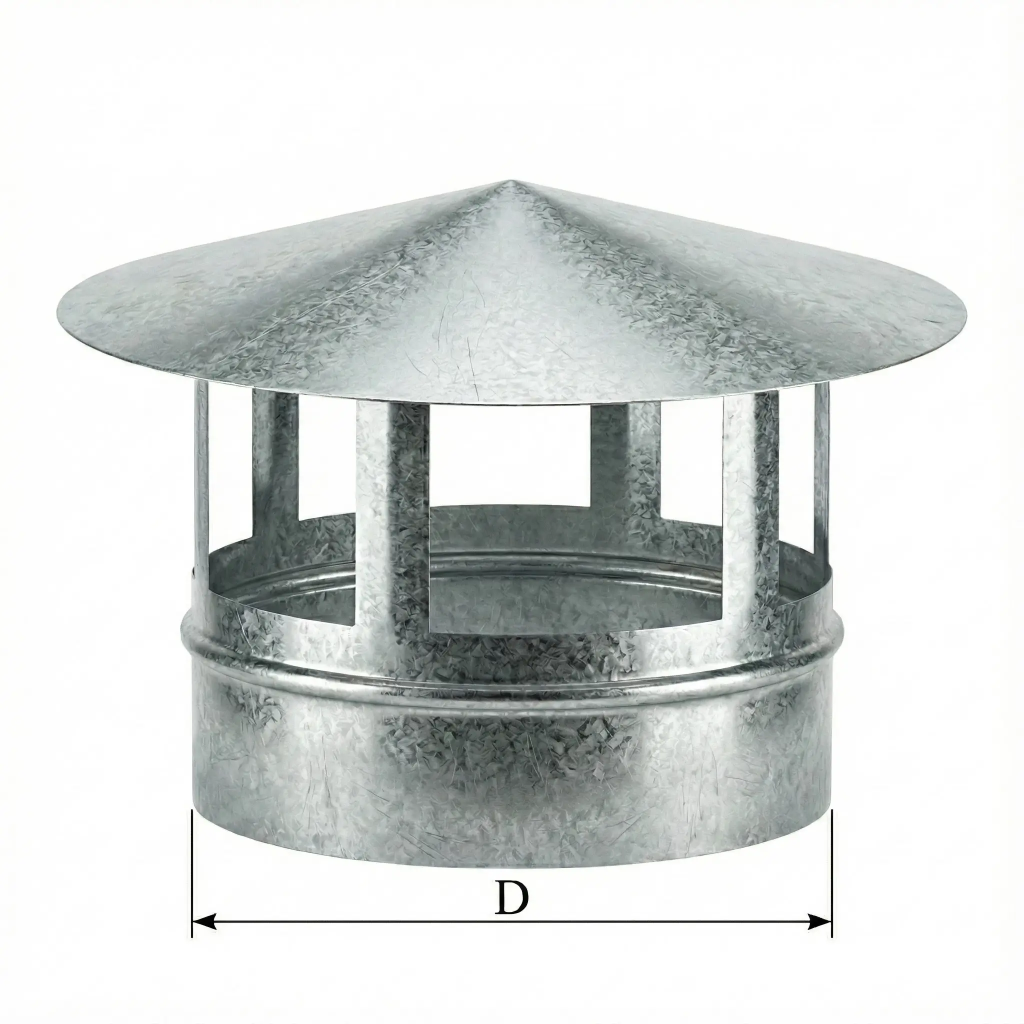

Зонт круглый
Круглый зонт устанавливается над выходным отверстием наружного воздуховода и защищает канал от прямого попадания дождя, снега и крупного мусора. Изделие применяется на вертикальных участках вытяжных систем, выведенных выше кровли или другого наружного ограждения.
Конструкция состоит из круглого присоединительного патрубка, защитного колпака и соединяющих их опор. Между патрубком и колпаком сохраняется открытый зазор, через который воздух выходит из канала.
Круглый зонт используется для следующих задач:
- защита выходного отверстия воздуховода от осадков;
- снижение вероятности попадания крупного мусора;
- завершение наружного вертикального участка;
- защита открытого торца круглого воздуховода;
- организация свободного выхода удаляемого воздуха.
Зонт изготовлен из оцинкованной стали и соединяется с круглым воздуховодом ниппельным способом. Диаметр изделия подбирается по диаметру канала. В калькуляторе представлены исполнения диаметром от 100 до 1250 мм с возможностью выбора толщины стали.
При монтаже зонт необходимо надёжно закрепить и герметизировать соединение с воздуховодом. Способ установки должен учитывать ветровую нагрузку, высоту наружного участка и требования проекта.
Зонт выполняет защитную функцию, но не предназначен для усиления естественной тяги. Если требуется использование энергии ветрового потока для повышения разрежения в канале, применяется дефлектор.
Основные характеристики:
- тип — защитный зонт;
- форма сечения — круглая;
- материал — оцинкованная сталь;
- назначение — защита выходного отверстия воздуховода;
- место установки — наружный вертикальный участок;
- соединение — ниппельное;
- диаметр — от 100 до 1250 мм;
- толщина стали — автоматический подбор; 0,5; 0,7; 0,8; 0,9 или 1,0 мм;
- единица продажи — штука.

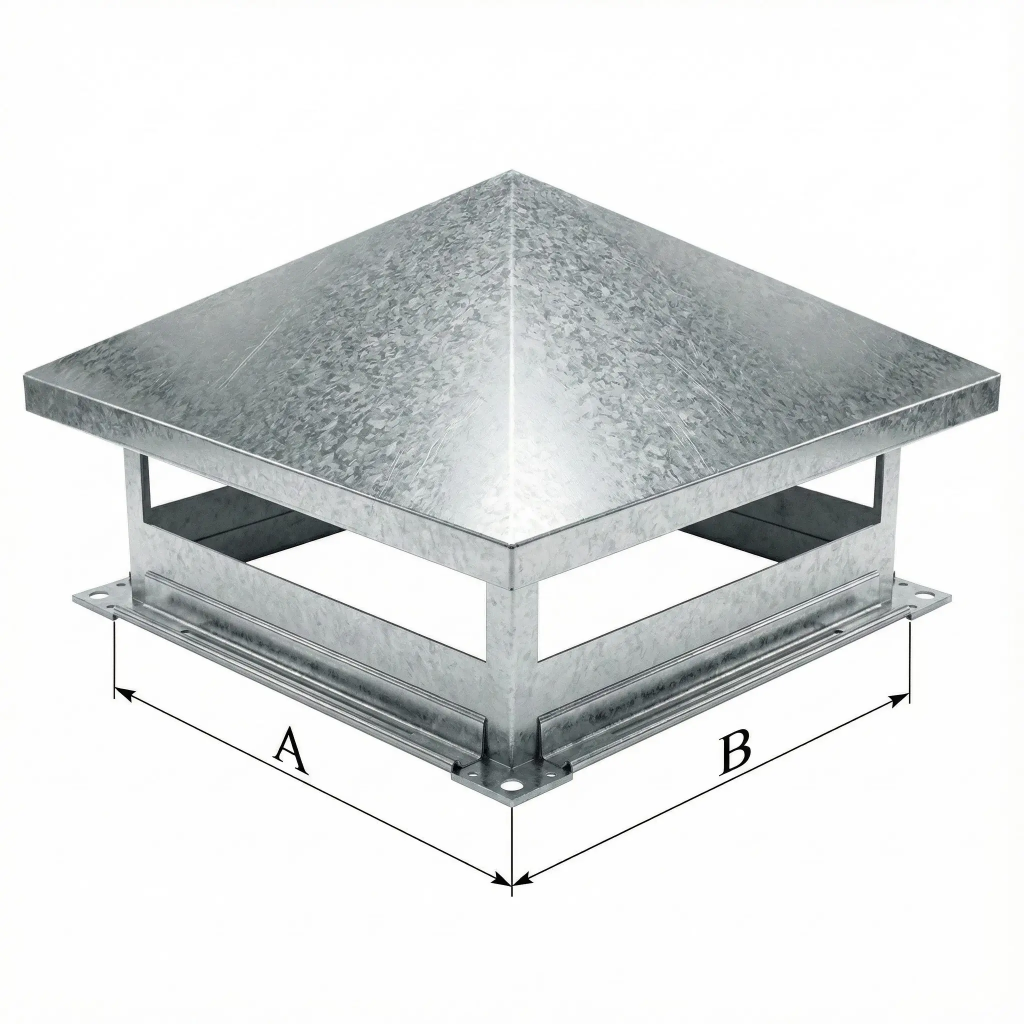

Зонт прямоугольный
Прямоугольный зонт устанавливается над выходным отверстием наружного воздуховода и защищает канал от прямого попадания дождя, снега и крупного мусора. Изделие применяется на вертикальных участках вытяжных систем, выведенных выше кровли или другого наружного ограждения.
Конструкция состоит из прямоугольного присоединительного основания, защитного колпака и соединяющих их опор. Между основанием и колпаком сохраняется открытый зазор для выхода удаляемого воздуха.
Прямоугольный зонт используется для следующих задач:
- защита выходного отверстия воздуховода от осадков;
- снижение вероятности попадания крупного мусора;
- завершение наружного вертикального участка;
- защита открытого торца прямоугольного воздуховода;
- организация свободного выхода удаляемого воздуха.
Зонт изготовлен из оцинкованной стали и оснащён фланцами. Ширина и длина присоединительного сечения выбираются в калькуляторе от 100 до 4300 мм с шагом 50 мм. Толщину стали можно указать вручную либо воспользоваться автоматическим подбором.
Монтаж выполняется при помощи фланцевого соединения с применением уплотнительного материала и крепежа. Зонт необходимо надёжно закрепить с учётом его размеров, высоты установки и ветровой нагрузки. Для крупногабаритных исполнений опорную конструкцию и способ усиления определяют проектом.
Зонт выполняет защитную функцию, но не предназначен для усиления естественной тяги. Для использования энергии ветрового потока и создания дополнительного разрежения применяют дефлектор.
Основные характеристики:
- тип — защитный зонт;
- форма сечения — прямоугольная;
- материал — оцинкованная сталь;
- назначение — защита выходного отверстия воздуховода;
- место установки — наружный вертикальный участок;
- соединение — фланцевое;
- размеры сторон — от 100 до 4300 мм;
- шаг выбора размеров — 50 мм;
- толщина стали — автоматический подбор; 0,5; 0,7; 0,8; 0,9 или 1,0 мм;
- единица продажи — штука.

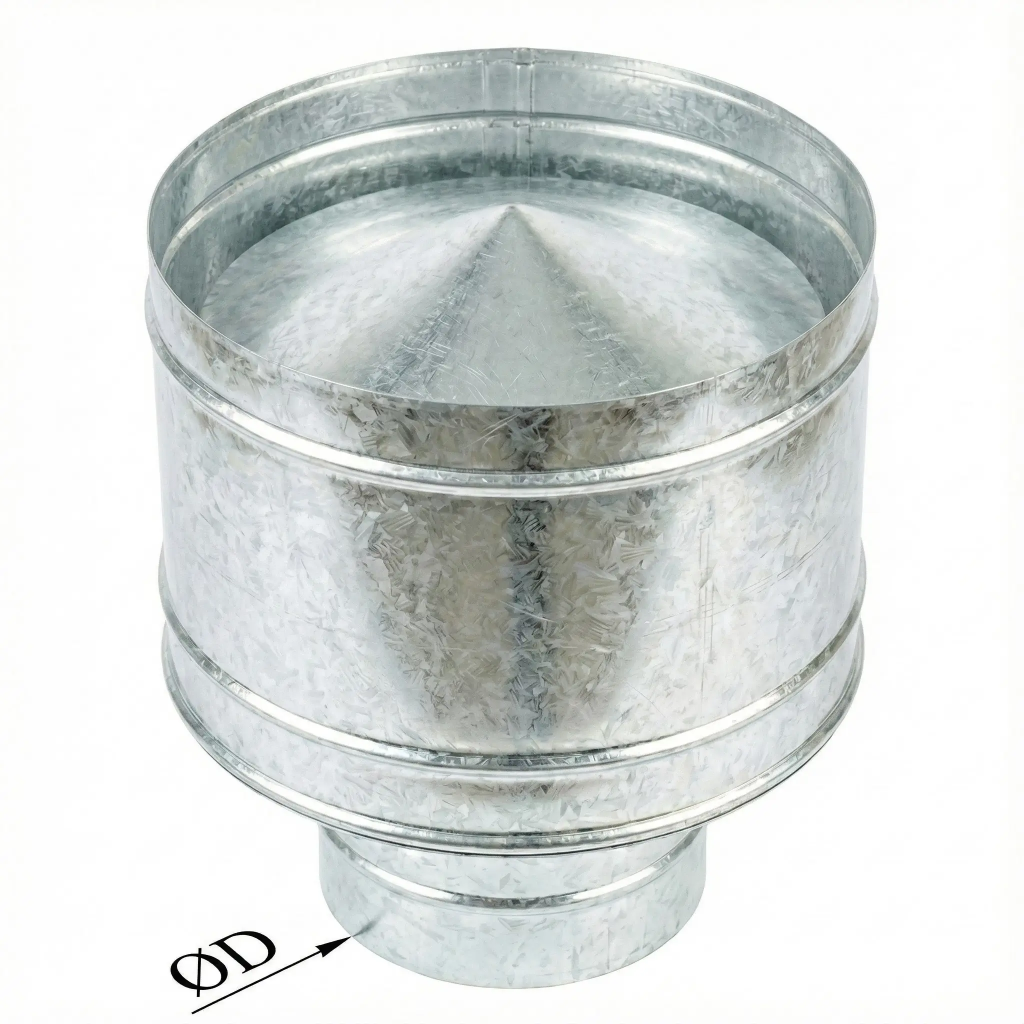

Дефлектор вентиляционный ЦАГИ
Вентиляционный дефлектор ЦАГИ устанавливается на оголовке круглого вытяжного канала. Устройство использует энергию ветрового потока для создания области пониженного давления над выходом воздуховода и поддержки естественной тяги.
Дефлекторы ЦАГИ применяются на вытяжных каналах жилых домов, общественных зданий, складов, гаражей, мастерских и производственных помещений. Изделие не требует подключения к электрической сети и работает за счёт движения наружного воздуха.
Как работает дефлектор ЦАГИ
Конструкция включает присоединительный патрубок, диффузор, наружное кольцо и защитный колпак. При обтекании корпуса ветром около выхода вытяжного канала формируется зона пониженного давления, способствующая удалению воздуха.
Защитный колпак одновременно уменьшает вероятность прямого попадания дождя, снега и крупного мусора внутрь воздуховода.
Дефлектор ЦАГИ применяется для следующих задач:
- установка на оголовке вытяжного канала;
- поддержка естественной тяги при наличии ветра;
- использование энергии ветрового потока без электропривода;
- защита выхода воздуховода от прямого попадания осадков;
- удаление воздуха через круглые вытяжные каналы.
Как выбрать вентиляционный дефлектор
Основным параметром выбора является присоединительный диаметр. Он должен соответствовать диаметру вытяжной трубы или воздуховода. В карточке представлены дефлекторы диаметром от 100 до 1250 мм. Толщину оцинкованной стали можно указать вручную либо подобрать автоматически.
Дефлектор устанавливают на вертикальном участке выше кровли. Место размещения должно обеспечивать свободное обтекание корпуса ветром. Парапеты, стены и расположенные рядом более высокие конструкции могут ухудшить работу устройства.
При монтаже необходимо надёжно закрепить дефлектор, герметизировать соединение с воздуховодом и учесть ветровую нагрузку. Диаметр, высоту размещения и способ крепления определяют в соответствии с проектом.
Работа дефлектора зависит от скорости и направления ветра, высоты вытяжной шахты, сопротивления воздуховодной сети и перепада температур. В безветренную погоду устройство не создаёт принудительную тягу и не заменяет вытяжной вентилятор.
Основные характеристики:
- тип — вентиляционный дефлектор;
- конструкция — ЦАГИ;
- форма присоединительного сечения — круглая;
- материал — оцинкованная сталь;
- назначение — поддержка естественной тяги за счёт ветрового потока;
- место установки — оголовок круглого вытяжного канала;
- диаметр — от 100 до 1250 мм;
- толщина стали — автоматический подбор; 0,5; 0,7; 0,8; 0,9 или 1,0 мм;
- единица продажи — штука.
Сетевые элементы вентиляционных систем
Сетевые элементы обеспечивают регулирование, защиту и акустическую стабильность вентиляционной системы. В отличие от воздуховодов и фасонных изделий, формирующих трассу магистрали, данные устройства управляют воздушным потоком, снижают уровень шума и вибрации, предотвращают обратную тягу и защищают выходные участки каналов от внешних воздействий.
К данной категории относятся шумоглушители, дроссель-клапаны, шиберы, обратные клапаны, гибкие вставки, защитные зонты и дефлекторы. Конструкция и тип соединения подбираются в соответствии с формой сечения (круглое или прямоугольное), диаметром или габаритами канала, а также параметрами системы.
Регулирование расхода воздуха
Дроссель-клапаны и шиберы предназначены для регулирования объёма проходящего воздуха. Конструктивно изделия представляют собой металлический корпус с поворотной или выдвижной заслонкой. Управление может осуществляться вручную либо посредством электропривода при интеграции в автоматизированные системы.
Установка регулирующих устройств производится в магистралях и ответвлениях сети. Соединение выполняется ниппельным или фланцевым способом с обязательным обеспечением герметичности стыка.
Снижение шума и вибрации
Шумоглушители применяются для снижения аэродинамического шума, возникающего при работе вентиляторов и движении воздуха по каналам. Конструкция предусматривает металлический корпус с внутренними звукопоглощающими элементами. Геометрия и длина изделия подбираются исходя из требуемого уровня шумоподавления и допустимых потерь давления.
Гибкие вставки устанавливаются между вентилятором и воздуховодом для компенсации вибрации и температурных деформаций. Конструкция включает металлические фланцы и эластичную вставку из текстильного материала, устойчивого к рабочим условиям эксплуатации.
Защита и направление воздушного потока
Обратные клапаны предотвращают движение воздуха в противоположном направлении при остановке вентилятора или перепаде давления. Защитные зонты устанавливаются на наружных участках воздуховодов и предотвращают попадание осадков внутрь системы.
Дефлектор вентиляционный ЦАГИ
Дефлектор типа ЦАГИ предназначен для усиления естественной тяги в вытяжных каналах за счёт использования энергии ветрового потока. Конструкция разработана Центральным аэрогидродинамическим институтом и основана на создании зоны пониженного давления над выходным патрубком воздуховода.
При обтекании корпуса дефлектора ветром формируется разрежение, способствующее увеличению вытяжки воздуха из канала. Это повышает стабильность работы системы при неблагоприятных погодных условиях и снижает риск опрокидывания тяги.
Дефлекторы ЦАГИ изготавливаются из оцинкованной стали по ГОСТ 14918-2020 с соблюдением геометрических параметров, обеспечивающих корректную аэродинамику. Диаметр изделия подбирается в соответствии с диаметром воздуховода. Конструкция рассчитана на эксплуатацию в наружных условиях и устойчива к ветровым нагрузкам.
Производство сетевых элементов на заводе «ВентСистемс» выполняется с соблюдением заявленной толщины металла и точности посадочных размеров, что обеспечивает надёжную интеграцию изделий в вентиляционную систему и стабильную работу оборудования.
