Прямые участки прямоугольных воздуховодов

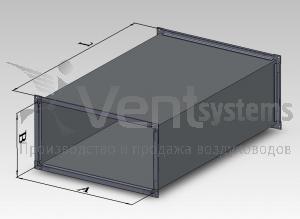

Воздуховод прямоугольного сечения L=1250 мм
Прямоугольный воздуховод стандартной длины 1250 мм применяется для сборки прямых участков систем вентиляции, кондиционирования и воздушного отопления. Унифицированная длина упрощает комплектацию и ускоряет монтаж инженерных сетей на промышленных, коммерческих и гражданских объектах.
Изделие производится на автоматизированных линиях из рулонной оцинкованной стали по ГОСТ 14918-2020. При заказе выбираются размеры сечения A×B от 100 до 3000 мм с шагом 50 мм и толщина металла 0,5; 0,7; 0,8; 0,9 или 1,0 мм. В режиме Auto система автоматически подбирает нормативную толщину металла и тип шины согласно требованиям СП 60.13330.
Стыковка воздуховодов выполняется фланцевым способом. На торцах устанавливается усиленная монтажная шина толщиной 0,7 мм — профиль №20 или №30. Жёсткая рамка сохраняет геометрию изделия при перевозке и монтаже, а высокая точность диагоналей гарантирует герметичность соединения классов «Н» и «П» без подгонки по месту.
Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков. Отсутствие подмен, например стали 0,45 мм вместо 0,5 мм, обеспечивает расчётную жёсткость и виброустойчивость воздуховода, а также соответствие изделия проектной спецификации.
Перед заказом необходимо сверить размеры сечения, толщину металла и количество прямых участков со спецификацией. При монтаже между фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямой участок прямоугольного воздуховода;
- материал — оцинкованная сталь;
- длина L — 1250 мм;
- размеры сечения — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо автоматический подбор;
- соединение — фланцевое, профиль №20 или №30;
- единица продажи — штука.

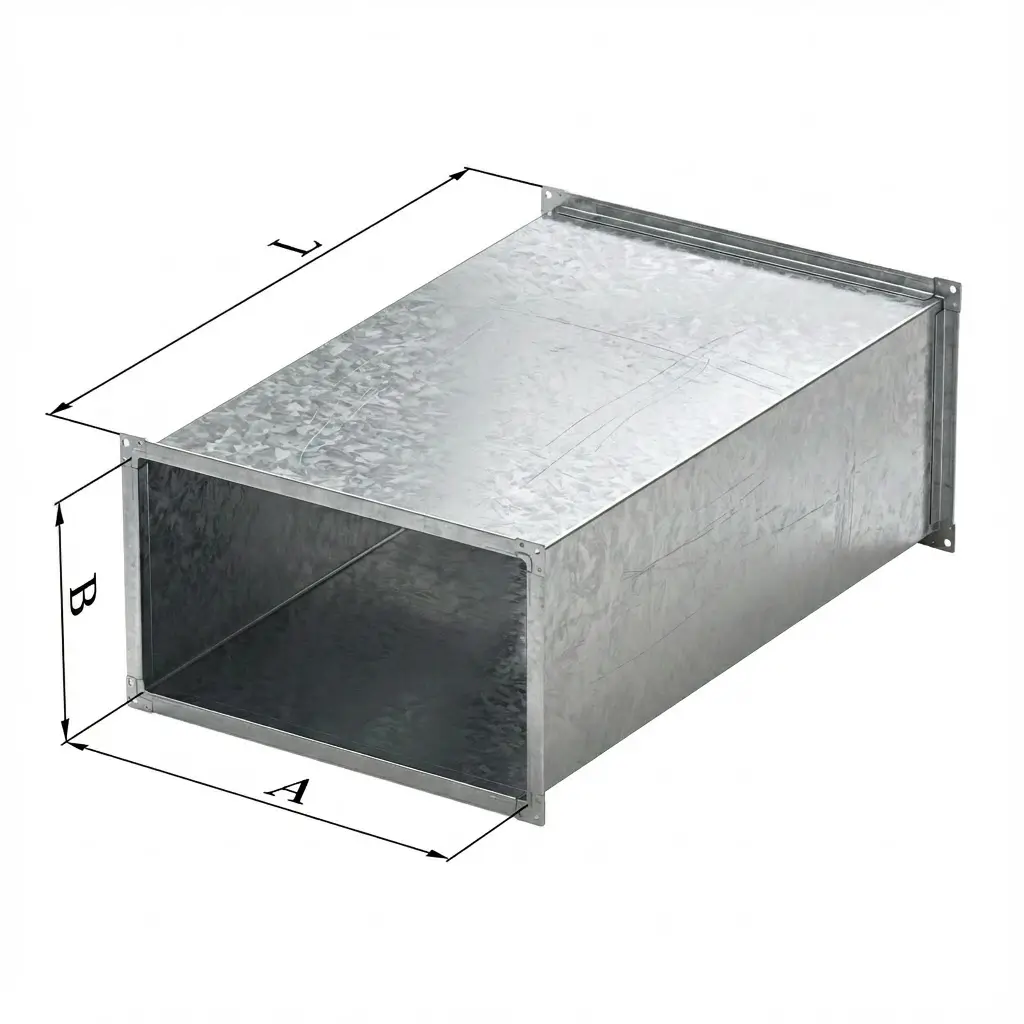

Воздуховод прямоугольного сечения нестандартной длины
Прямоугольный воздуховод нестандартной длины представляет собой прямой участок вентиляционного канала, изготовленный по индивидуальным размерам, отличным от стандартной длины 1250 мм. Такие изделия применяются для точной подгонки трассы и в качестве доборных вставок между прямыми участками, фасонными изделиями и оборудованием.
Производство ведётся на автоматизированных линиях из рулонной оцинкованной стали по ГОСТ 14918-2020. При заказе выбираются размеры сечения A×B от 100 до 3000 мм с шагом 50 мм, длина L от 50 до 2000 мм и толщина металла 0,5; 0,7; 0,8; 0,9 или 1,0 мм. В режиме Auto система автоматически подбирает нормативную толщину металла и тип шины согласно требованиям СП 60.13330.
Стыковка воздуховода выполняется фланцевым способом. На обоих торцах устанавливается усиленная монтажная шина толщиной 0,7 мм — профиль №20 или №30. Жёсткая рамка сохраняет геометрию изделия при перевозке и монтаже, а высокая точность диагоналей гарантирует герметичность соединения классов «Н» и «П» без подгонки по месту.
Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков. Это обеспечивает равномерную жёсткость стандартных и доборных участков, устойчивость вентиляционной сети к вибрациям и соответствие изготовленных изделий проектной спецификации.
Перед заказом необходимо сверить размеры сечения, требуемую длину и толщину металла со спецификацией. При монтаже между фланцами устанавливают уплотнитель, после чего соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямой участок прямоугольного воздуховода нестандартной длины;
- материал — оцинкованная сталь;
- длина L — от 50 до 2000 мм;
- размеры сечения — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо автоматический подбор;
- соединение — фланцевое, профиль №20 или №30;
- назначение — доборные и нестандартные прямые участки вентиляционной сети;
- единица продажи — штука.

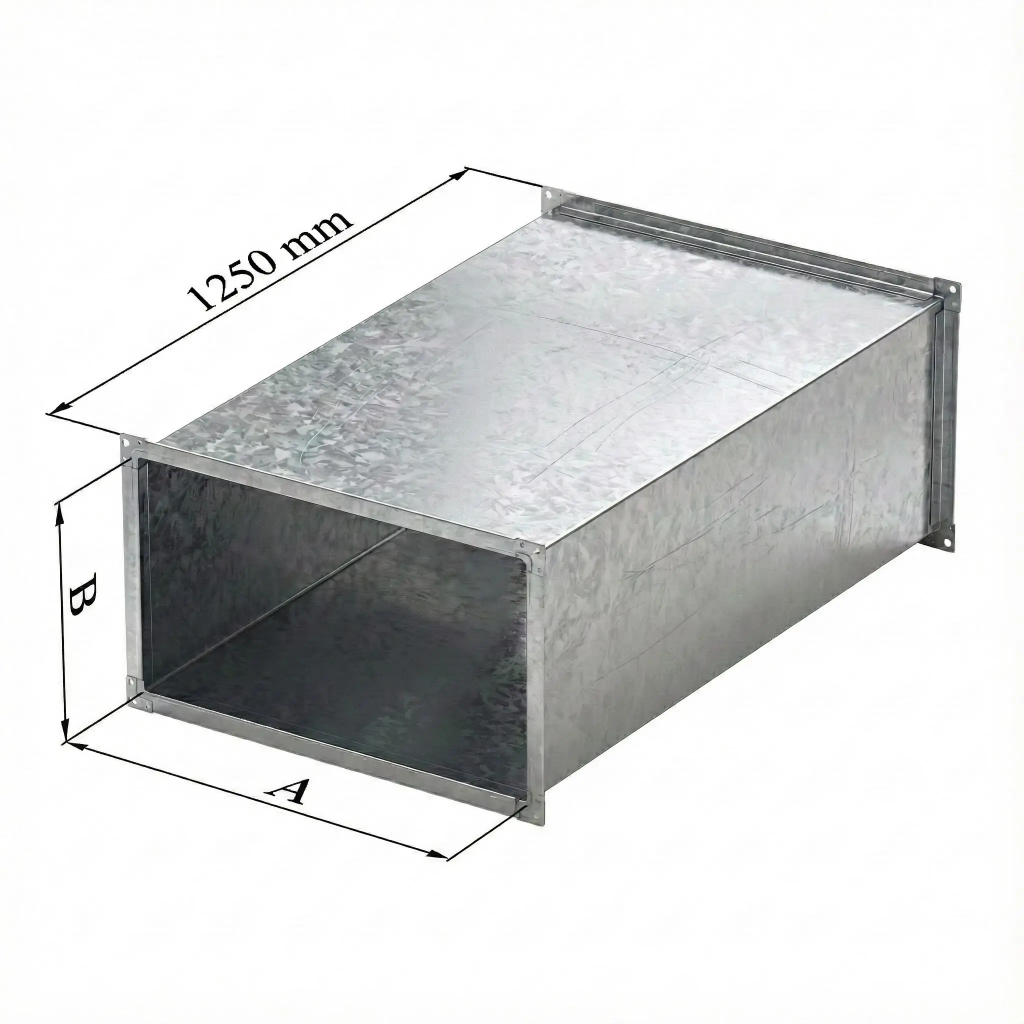

Воздуховод прямоугольного сечения L=1250 мм с одним свободным фланцем
Прямой участок применяется для сборки магистральных линий систем вентиляции и кондиционирования. Исполнение с одним свободным фланцем предназначено для случаев, когда воздуховод требуется подрезать по месту монтажа и затем восстановить фланцевое соединение без изготовления отдельного доборного участка.
Один торец воздуховода комплектуется закреплённым фланцем. Второй фланец входит в комплект поставки без заводской фиксации: его снимают, изделие подрезают до требуемой длины, после чего фланец устанавливают и закрепляют на подготовленном торце.
Воздуховод производится на автоматизированных линиях из рулонной оцинкованной стали по ГОСТ 14918-2020. При заказе выбираются размеры сечения A×B от 100 до 3000 мм с шагом 50 мм и толщина металла 0,5; 0,7; 0,8; 0,9 или 1,0 мм. В режиме Auto система автоматически подбирает нормативную толщину металла и тип шины согласно требованиям СП 60.13330.
Для фланцевого соединения применяется усиленная монтажная шина толщиной 0,7 мм — профиль №20 или №30. Жёсткая рамка сохраняет геометрию изделия при подрезке и монтаже, а точность диагоналей гарантирует герметичность соединения классов «Н» и «П» без подгонки по месту.
Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков. После подрезки и установки свободного фланца между рамками размещают уплотнитель, а соединение равномерно фиксируют по периметру.
Основные характеристики:
- тип — прямой участок с одним свободным фланцем;
- материал — оцинкованная сталь;
- начальная длина L — 1250 мм;
- размеры сечения — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо автоматический подбор;
- комплектация — один закреплённый и один свободный фланец;
- назначение — подрезка и подгонка прямого участка по месту монтажа;
- единица продажи — штука.

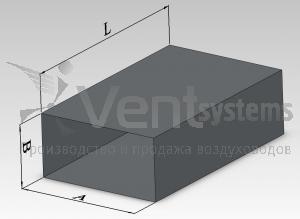

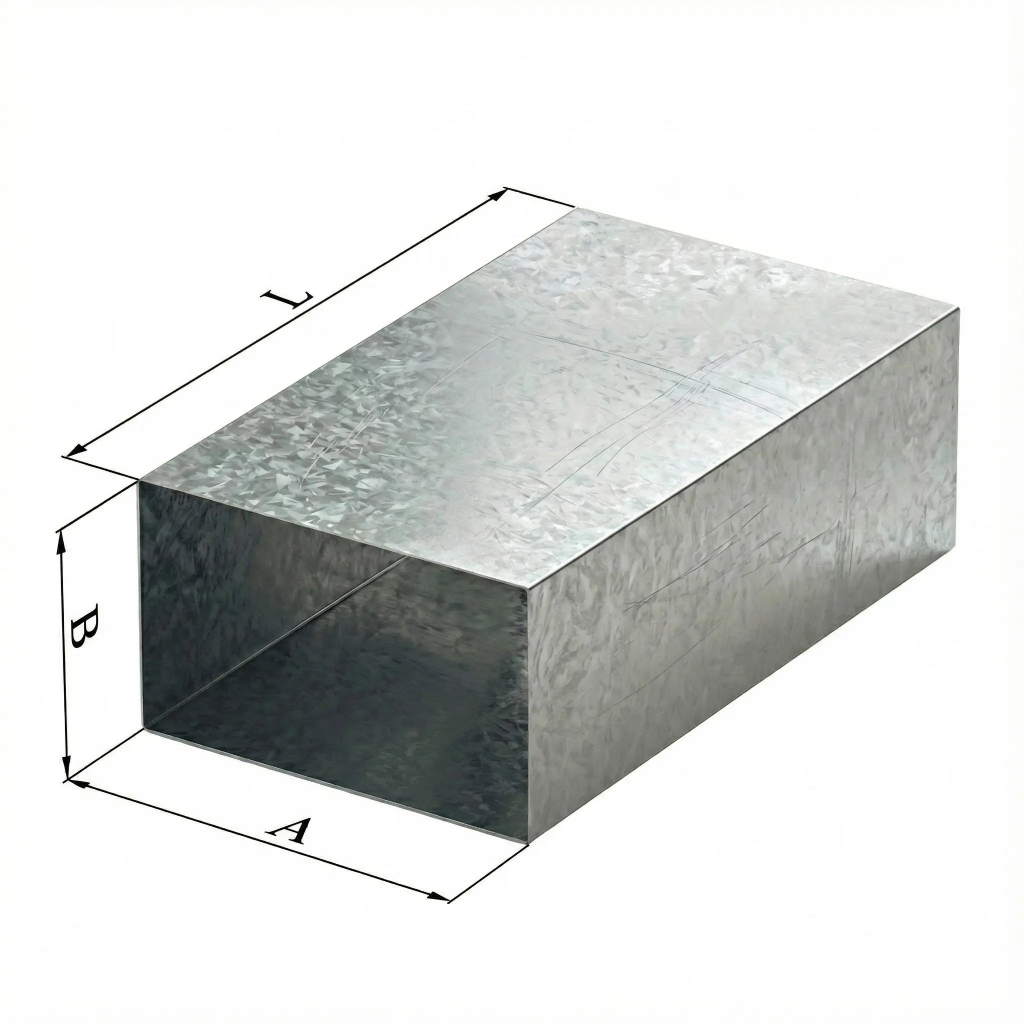

Воздуховод прямоугольного сечения без фланцев
Прямоугольный воздуховод без фланцев представляет собой прямой участок вентиляционного канала, поставляемый без установленных монтажных рамок. Такое исполнение применяется, когда фланцы устанавливаются монтажной организацией непосредственно на объекте или способ соединения определяется отдельно по проекту.
Изделие может использоваться как заготовка для нестандартного доборного участка с последующей подрезкой и подготовкой торцов. В отдельных случаях воздуховод применяется для телескопического соединения методом вставки, если такое решение предусмотрено проектом.
Производство ведётся на автоматизированных линиях из рулонной оцинкованной стали по ГОСТ 14918-2020. При заказе выбираются размеры сечения A×B от 100 до 3000 мм с шагом 50 мм, длина L от 50 до 2000 мм и толщина металла 0,5; 0,7; 0,8; 0,9 или 1,0 мм. В режиме Auto система автоматически подбирает нормативную толщину металла согласно требованиям СП 60.13330.
Точная геометрия короба и совпадение диагоналей необходимы для правильной установки фланцевой рамки и стыковки с соседними элементами. Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков и подмен стали 0,45 мм вместо 0,5 мм.
Перед заказом необходимо сверить размеры сечения, длину и способ соединения со спецификацией. Воздуховод поставляется с ровными торцами, которые при монтаже подготавливают под фланцевое, телескопическое или другое предусмотренное проектом соединение.
Основные характеристики:
- тип — прямой участок прямоугольного воздуховода без фланцев;
- материал — оцинкованная сталь;
- длина L — от 50 до 2000 мм;
- размеры сечения — от 100×100 до 3000×3000 мм;
- шаг изменения размеров — 50 мм;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо автоматический подбор;
- комплектация — без фланцев с обоих торцов;
- назначение — изготовление доборных участков и монтаж соединений по месту;
- единица продажи — штука.

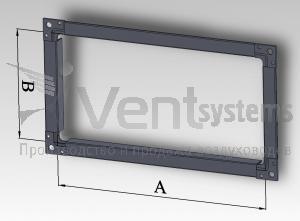

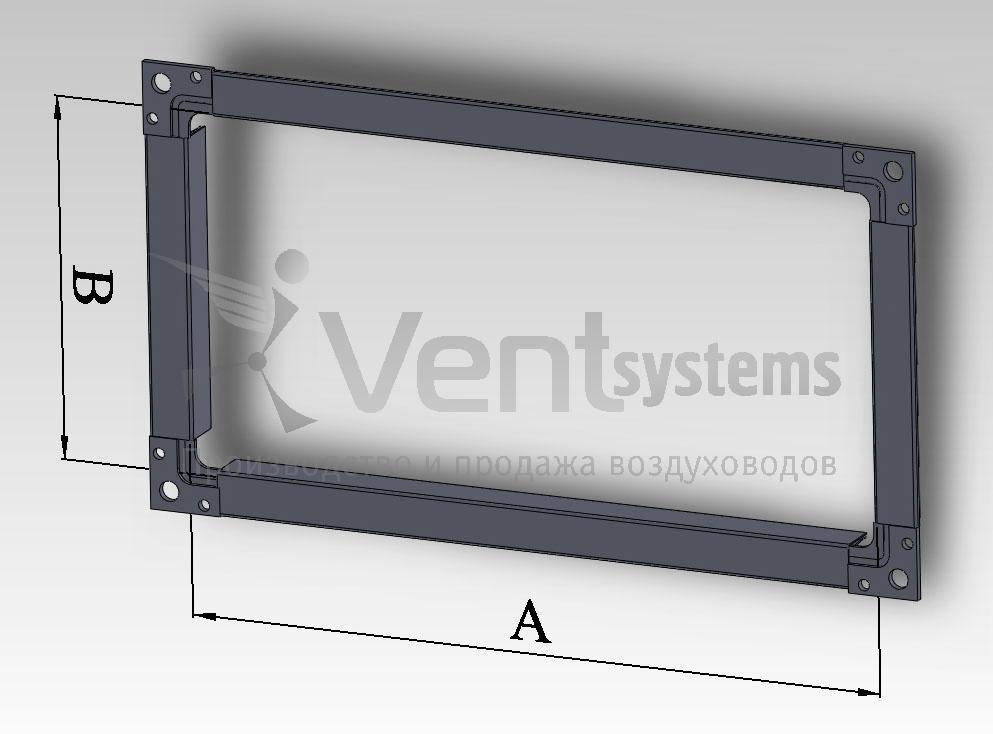

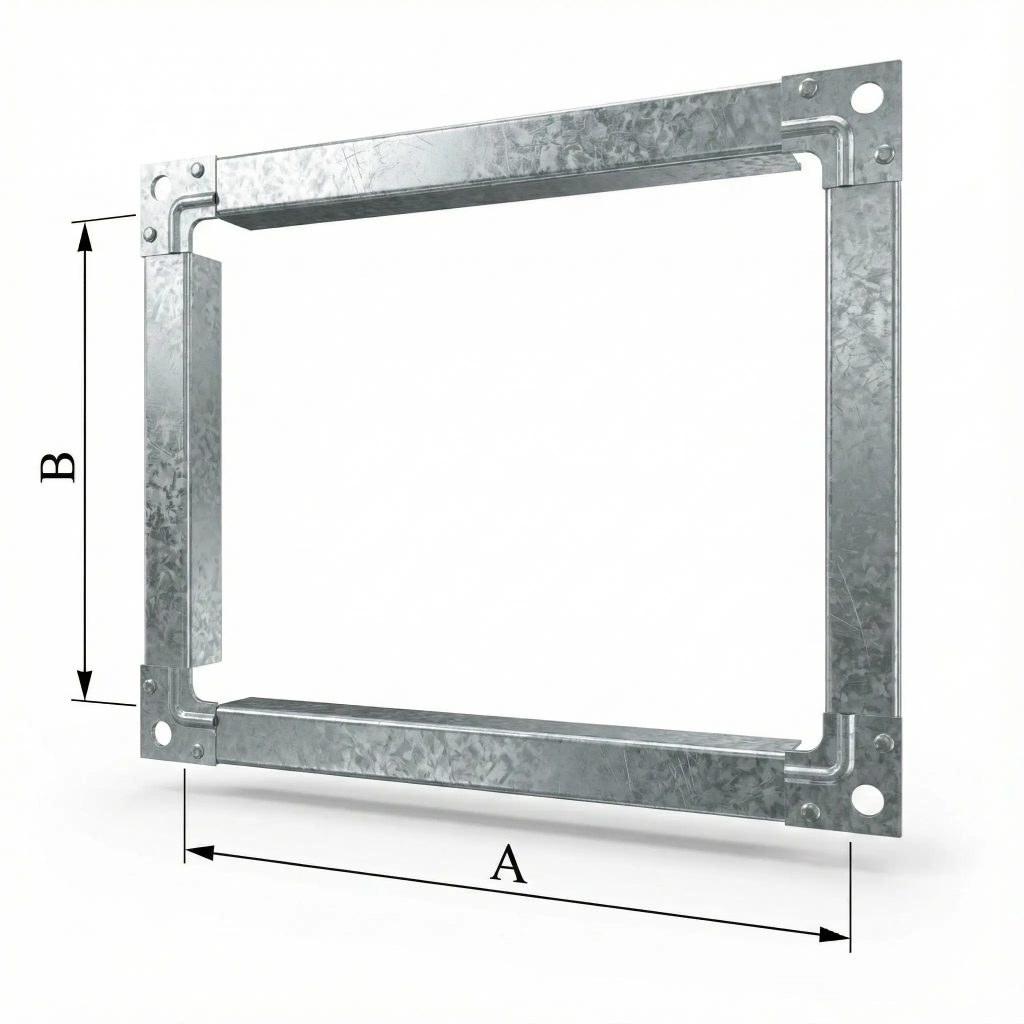

Фланец №20 для прямоугольного воздуховода
Фланец №20 представляет собой готовую прямоугольную рамку, изготовленную по размерам сечения воздуховода A×B. Изделие применяется для формирования фланцевых соединений прямых участков, фасонных изделий и совместимого вентиляционного оборудования.
Рамка состоит из четырёх отрезков монтажной шины профиля №20 толщиной 0,7 мм и четырёх оцинкованных уголков УГФ-0. Угловые элементы фиксируются методом пуклёвки, поэтому фланец поставляется в собранном и готовом к установке виде.
Фланцы №20 используются как ответные рамки при подключении клапанов, гибких вставок и оборудования, а также устанавливаются на прямоугольные воздуховоды после их подрезки по месту монтажа.
Усиленная шина толщиной 0,7 мм сохраняет геометрию рамки при перевозке, установке на торец воздуховода и затяжке крепежа. Точные линейные размеры и равенство диагоналей обеспечивают правильную стыковку рамок и герметичность соединения классов «Н» и «П» без подгонки по месту.
При заказе размеры A и B выбираются от 100 до 3000 мм с шагом 50 мм. Размер готового фланца должен соответствовать сечению воздуховода или оборудования и ответной части соединения.
Основные характеристики:
- тип — готовый фланец для прямоугольного воздуховода;
- профиль монтажной шины — №20;
- толщина шины — 0,7 мм;
- угловые элементы — оцинкованные уголки УГФ-0;
- размеры A и B — от 100 до 3000 мм;
- шаг изменения размеров — 50 мм;
- назначение — формирование фланцевого соединения прямоугольных элементов;
- единица продажи — штука.

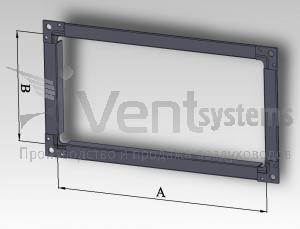

Фланец №30 для прямоугольного воздуховода
Фланец №30 представляет собой готовую прямоугольную рамку, изготовленную по размерам сечения воздуховода A×B. Изделие применяется для соединения прямых участков, фасонных изделий, клапанов, гибких вставок и совместимого вентиляционного оборудования.
Рамка состоит из четырёх отрезков усиленной монтажной шины профиля №30 толщиной 0,7 мм и четырёх оцинкованных уголков №30 размером 105×27×3 мм. Угловые элементы фиксируются методом пуклёвки, поэтому фланец поставляется в собранном и готовом к установке виде.
Профиль №30 применяется при изготовлении фланцев для воздуховодов увеличенного сечения и в других случаях, когда проектом предусмотрена повышенная жёсткость соединения. Точный выбор между фланцами №20 и №30 выполняется с учётом размеров воздуховода и требований проекта.
Усиленная шина сохраняет геометрию и плоскостность рамки при перевозке, установке на торец воздуховода и затяжке крепежа. Точные линейные размеры и равенство диагоналей обеспечивают правильную стыковку ответных фланцев без подгонки по месту.
При заказе размеры A и B выбираются от 100 до 3000 мм с шагом 50 мм. Размер готовой рамки должен соответствовать сечению воздуховода или оборудования и ответной части фланцевого соединения.
Основные характеристики:
- тип — готовый фланец для прямоугольного воздуховода;
- профиль монтажной шины — №30;
- толщина шины — 0,7 мм;
- угловые элементы — уголки №30 размером 105×27×3 мм;
- размеры A и B — от 100 до 3000 мм;
- шаг изменения размеров — 50 мм;
- назначение — жёсткое фланцевое соединение прямоугольных элементов;
- единица продажи — штука.

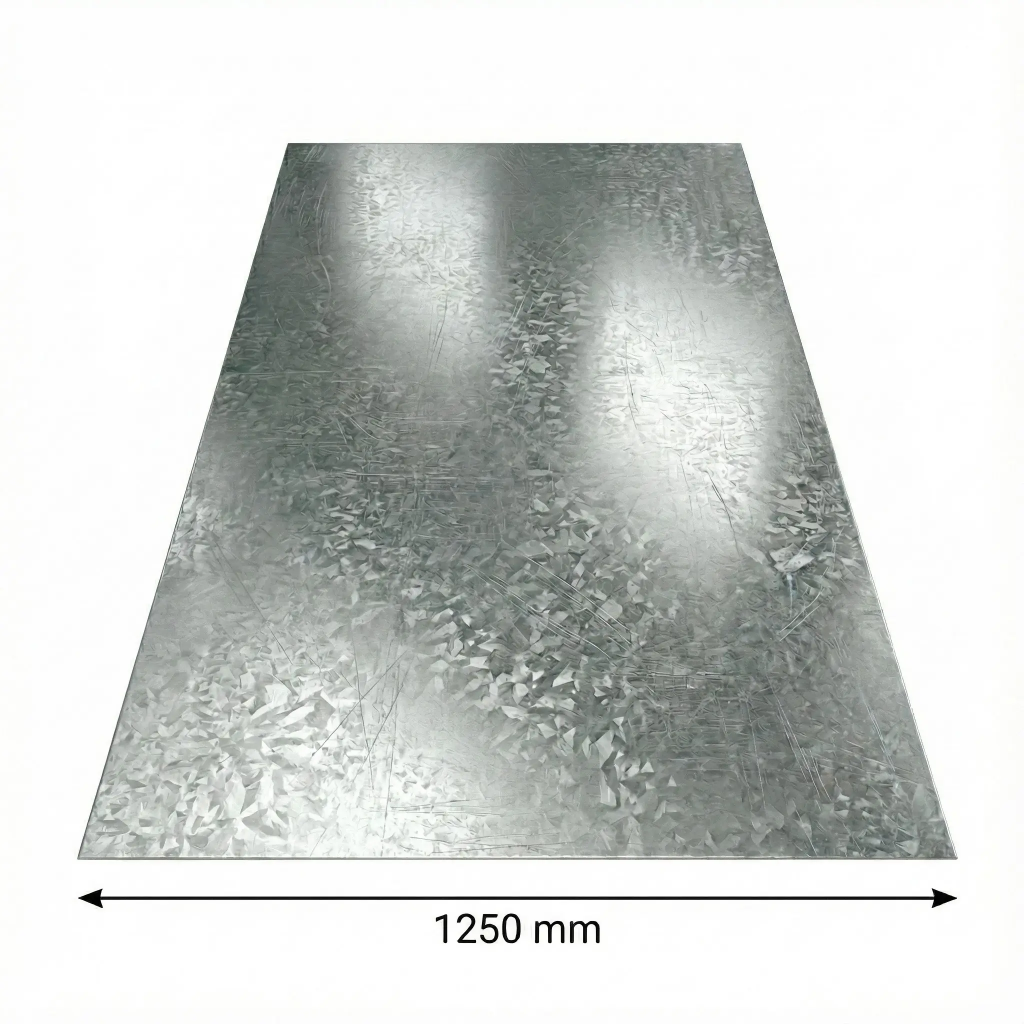

Лист оцинкованный шириной 1250 мм
Оцинкованный лист изготавливается из рулонной стали шириной 1250 мм и применяется для производства прямых участков воздуховодов, фасонных изделий и нестандартных элементов вентиляционных систем. Материал используется как заготовка для раскроя, гибки и формирования деталей по проектным размерам.
Сталь соответствует требованиям ГОСТ 14918-2020 и имеет защитное цинковое покрытие. При заказе выбирается толщина листа 0,5; 0,7; 0,8; 0,9 или 1,0 мм. Завод гарантирует соответствие фактической толщины металла выбранному значению без использования минусовых допусков.
В конфигураторе доступны стандартные отрезы длиной 1000, 1500, 2000, 2500 и 3000 мм. Если для производства или монтажа требуется другой размер, необходимую длину можно согласовать отдельно при оформлении заказа.
Листовой оцинкованный металл предназначен для профессионального использования производственными, строительными и монтажными организациями. Заготовки подходят для изготовления вентиляционных коробов, переходов, отводов, врезок, кожухов и других изделий из оцинкованной стали.
Перед заказом необходимо выбрать толщину металла, стандартную длину и количество листов. Если требуется нестандартный отрез, его длину следует указать менеджеру в спецификации или заявке на расчёт.
Основные характеристики:
- тип — листовая заготовка из рулонной стали;
- материал — оцинкованная сталь;
- ширина — 1250 мм;
- стандартная длина — 1000, 1500, 2000, 2500 или 3000 мм;
- другая длина — по предварительному согласованию;
- толщина металла — 0,5; 0,7; 0,8; 0,9 или 1,0 мм;
- назначение — раскрой и изготовление изделий из оцинкованной стали;
- единица продажи — штука.
Прямоугольные воздуховоды и фланцы
Прямоугольный воздуховод представляет собой прямой участок вентиляционного канала и является базовым элементом систем общеобменной вентиляции и кондиционирования. Изделия изготавливаются из оцинкованной стали по ГОСТ 14918-2020 и применяются на объектах гражданского и промышленного строительства.
Прямоугольная форма сечения позволяет эффективно использовать межпотолочное пространство, прокладывать магистрали вдоль стен и перекрытий и интегрировать вентиляционную сеть в конструктив здания. Стыковка элементов осуществляется фланцевым способом с применением монтажной шины №20 или №30 в зависимости от периметра сечения.
Основные параметры воздуховода — длина участка (L), стороны сечения (A×B) и толщина металла. Стандартная длина прямого участка составляет 1250 мм, при необходимости изготавливаются элементы нестандартной длины. Толщина стали подбирается в соответствии с проектными требованиями и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
В разделе представлены воздуховоды с различными вариантами комплектации: с двумя фланцами, с одним свободным фланцем или без фланцев. Также доступны отдельные фланцы из шин №20 и №30, а также сварные фланцы из чёрной стали для специального применения.
Производство «ВентСистемс» обеспечивает точную геометрию изделий, равенство диагоналей и соответствие требованиям СП 60.13330 по герметичности. Воздуховоды и фланцы поставляются в состоянии, полностью готовом к монтажу.
