Гибкие воздуховоды

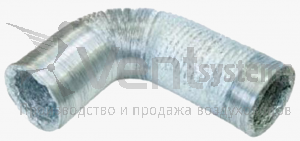

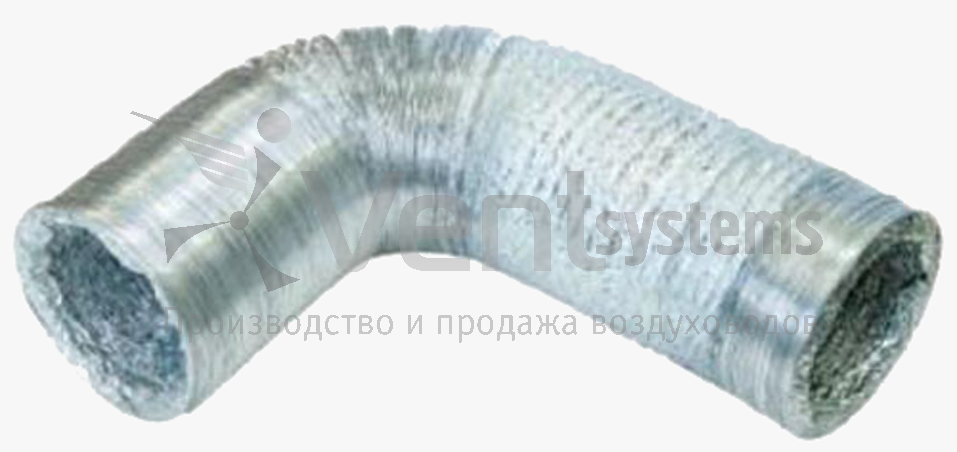

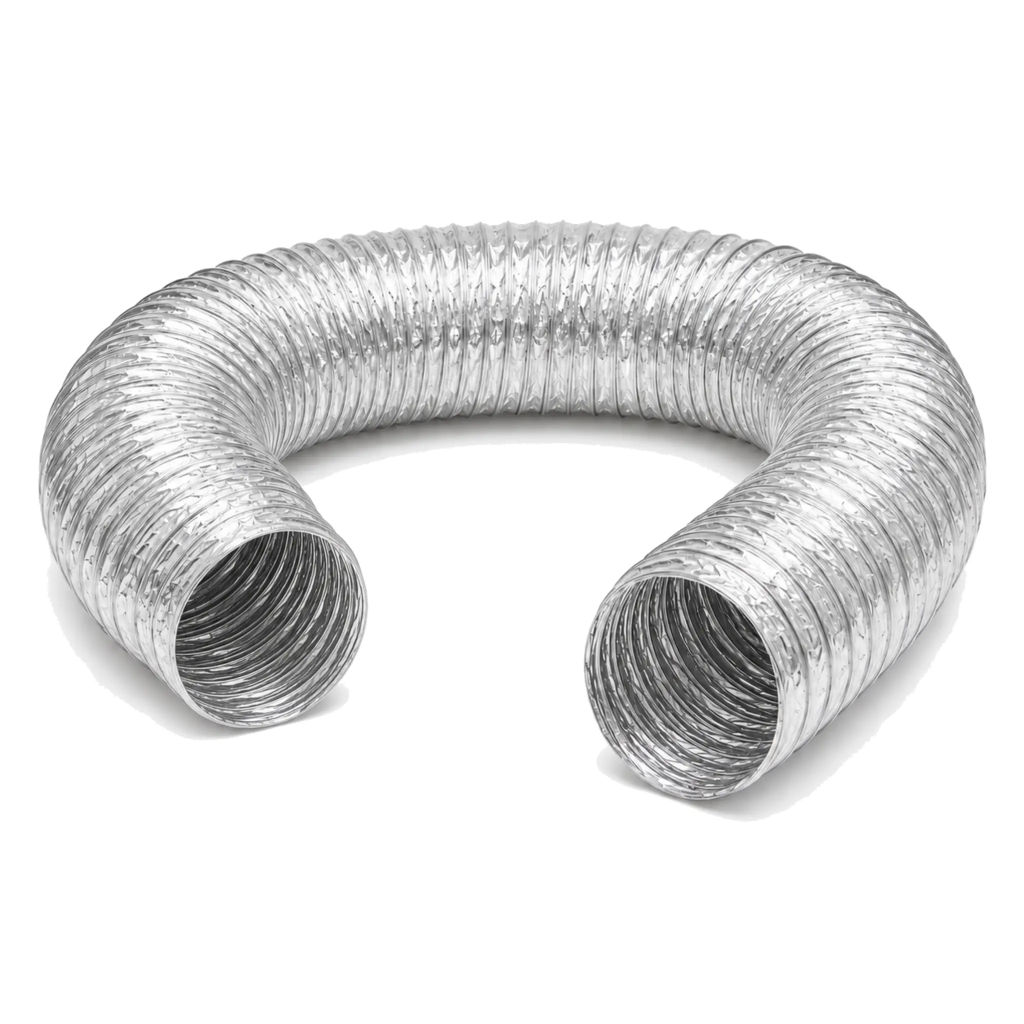

Гибкий неизолированный воздуховод Air-Flex
Воздуховод Air-Flex применяется для соединения вентиляционного оборудования, решёток, диффузоров и других элементов воздухораспределительной сети. Гибкая конструкция подходит для участков со сложной трассировкой, где установка жёсткого металлического воздуховода или отдельных фасонных изделий затруднена.
Воздуховод изготовлен из многослойного металлизированного полиэфирного материала со спиральным стальным каркасом. Каркас поддерживает круглую форму канала и позволяет выполнять плавные изгибы при монтаже.
Длина воздуховода составляет 10 м. В карточке доступны следующие диаметры:
- 102 мм;
- 127 мм;
- 164 мм;
- 203 мм;
- 254 мм;
- 315 мм.
Перед установкой воздуховод расправляют до необходимой длины. Изгибы следует выполнять плавно, без заломов и сильного сжатия канала. Концы воздуховода надевают на соединительные патрубки и фиксируют хомутами. Соединения герметизируют в соответствии с требованиями проекта.
На протяжённых участках воздуховод необходимо закреплять так, чтобы исключить чрезмерное провисание. Чем короче и прямее смонтирован гибкий участок, тем меньше его сопротивление воздушному потоку.
Air-Flex не имеет теплоизоляционного слоя. Для участков, на которых требуется сократить теплопотери и вероятность образования конденсата, применяется теплоизолированное исполнение ISO-AirFlex.
Основные характеристики:
- тип — гибкий неизолированный воздуховод;
- форма сечения — круглая;
- исполнение — Air-Flex;
- материал — металлизированный полиэфирный материал;
- каркас — спиральная стальная проволока;
- длина — 10 м;
- диаметры — 102, 127, 164, 203, 254 и 315 мм;
- теплоизоляция — отсутствует;
- единица продажи — упаковка.

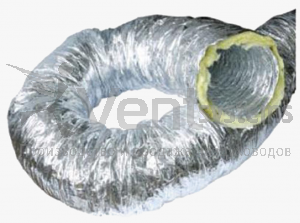

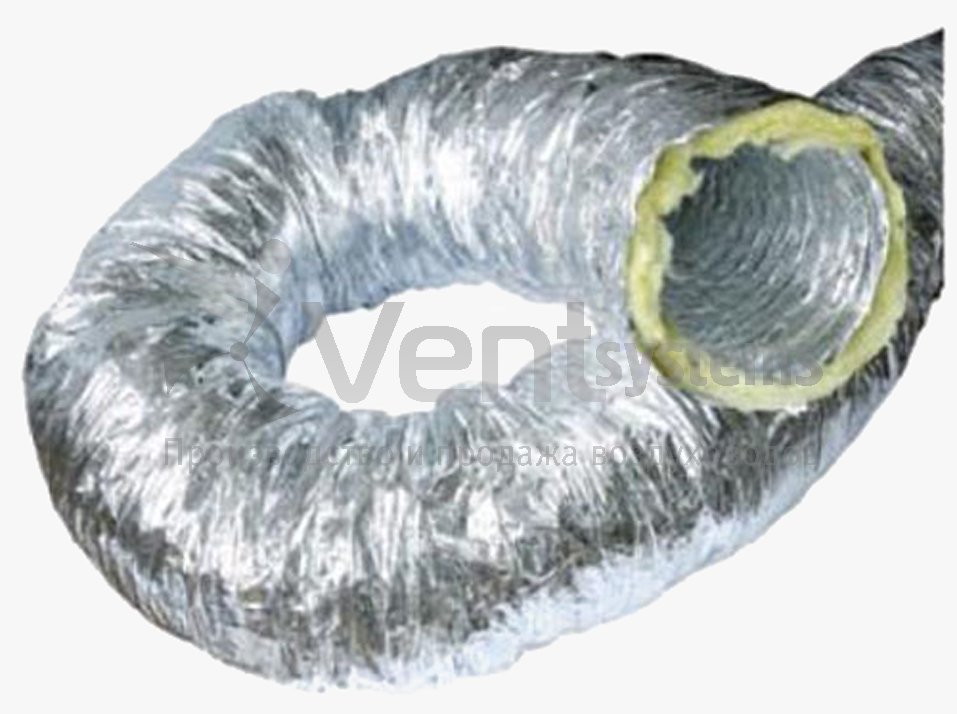

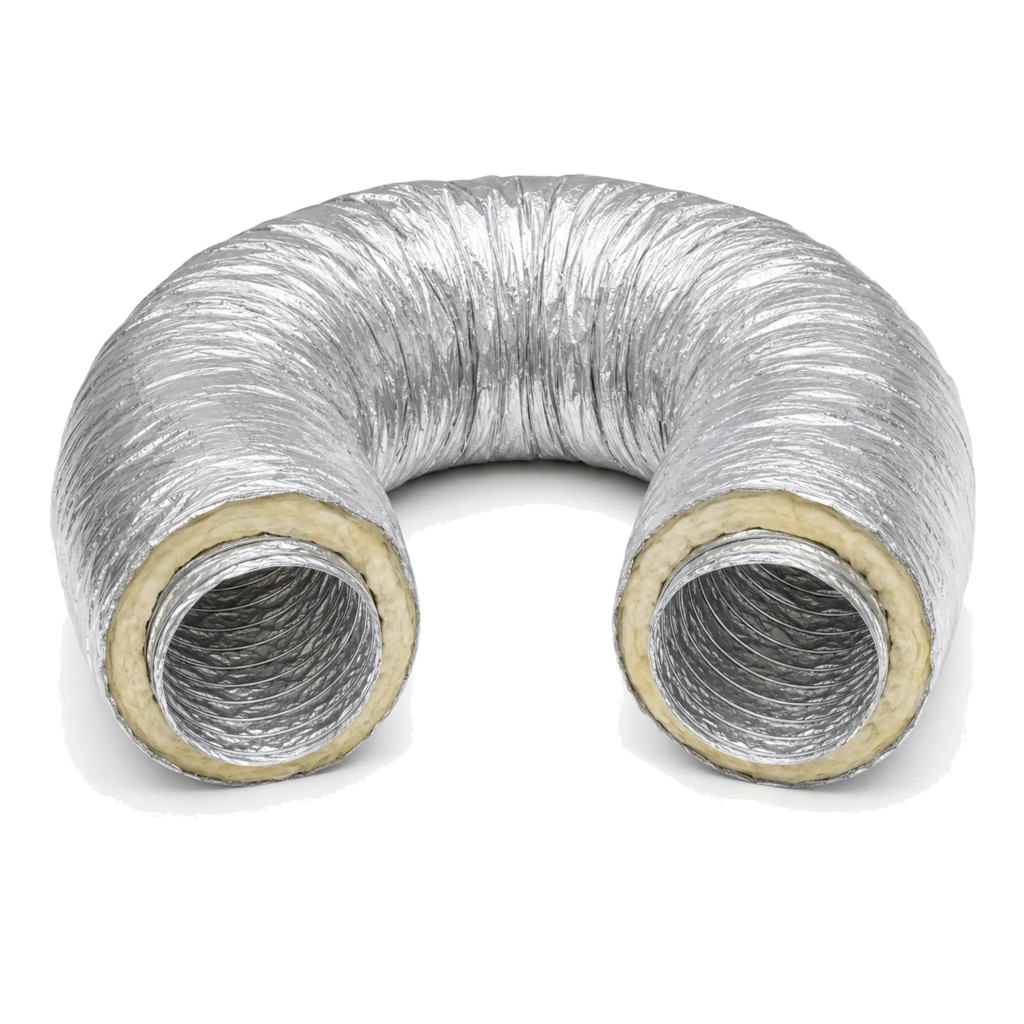

Гибкий теплоизолированный воздуховод ISO-AirFlex
Воздуховод ISO-AirFlex применяется для соединения вентиляционного оборудования, решёток, диффузоров и других элементов воздухораспределительной сети. Гибкая конструкция позволяет прокладывать канал на участках со сложной трассировкой и выполнять плавные повороты без установки дополнительных фасонных изделий.
Воздуховод состоит из внутреннего гибкого канала, теплоизоляционного слоя и наружной защитной оболочки. Внутренний канал изготовлен из металлизированного полиэфирного материала и поддерживается спиральным стальным каркасом.
Теплоизоляционный слой помогает уменьшить теплообмен между проходящим воздухом и окружающей средой. Это особенно важно при перемещении охлаждённого или нагретого воздуха. Изоляция также снижает вероятность образования конденсата на наружной поверхности воздуховода.
Длина воздуховода составляет 10 м. В карточке доступны следующие диаметры:
- 102 мм;
- 127 мм;
- 164 мм;
- 203 мм;
- 254 мм;
- 315 мм.
Перед монтажом воздуховод расправляют до необходимой длины. Изгибы выполняют плавно, без заломов, перекручивания и чрезмерного сжатия внутреннего канала.
При соединении внутренний канал надевают на патрубок, фиксируют хомутом и герметизируют. Затем теплоизоляцию аккуратно подводят к месту соединения и закрепляют наружную оболочку, не оставляя открытых участков внутреннего канала.
На протяжённых участках воздуховод необходимо закреплять так, чтобы исключить провисание и повреждение наружной оболочки. Расстояние между опорами и способ крепления определяют с учётом диаметра воздуховода и условий монтажа.
Основные характеристики:
- тип — гибкий теплоизолированный воздуховод;
- форма сечения — круглая;
- исполнение — ISO-AirFlex;
- конструкция — внутренний гибкий канал, теплоизоляция и наружная оболочка;
- каркас внутреннего канала — спиральная стальная проволока;
- длина — 10 м;
- диаметры — 102, 127, 164, 203, 254 и 315 мм;
- теплоизоляция — присутствует;
- единица продажи — упаковка.
Гибкие воздуховоды для вентиляции
Гибкие воздуховоды применяются в системах общеобменной вентиляции и кондиционирования для соединения элементов сети в условиях сложной трассировки. Они используются на участках, где требуется компенсировать смещение, выполнить поворот без применения фасонных деталей или подключить оборудование в ограниченном пространстве.
В категории представлены гибкие воздуховоды типов Air-Flex и теплоизолированные ISO-AirFlex. Изделия предназначены для работы в системах с низким и средним давлением и применяются в жилых, административных и производственных зданиях.
Конструктив и материалы
Неизолированные гибкие воздуховоды Air-Flex изготавливаются из многослойного металлизированного полиэфирного материала, армированного спиральной стальной проволокой. Такая конструкция обеспечивает гибкость, сохранение формы и устойчивость к механическим нагрузкам. Диапазон рабочих температур составляет от −30 до +90 °C, допустимое рабочее давление — до 2,4 kPa.
Теплоизолированные воздуховоды ISO-AirFlex имеют внутренний гибкий канал, слой теплоизоляции толщиной 25 мм и внешнюю защитную оболочку. Изоляционный слой снижает теплопотери и уменьшает уровень шума, передаваемого по системе. Рабочее давление достигает 2 000 Pa при температурном диапазоне от −30 до +90 °C.
Область применения
Гибкие воздуховоды используются для подключения вентиляционного оборудования, распределительных решёток и диффузоров, а также на участках сложной конфигурации. Унифицированные диаметры обеспечивают совместимость с жёсткими металлическими воздуховодами и фасонными изделиями.
Небольшой вес и гибкость конструкции позволяют сократить количество соединительных элементов и упростить монтаж. При проектировании необходимо учитывать ограничения по давлению и аэродинамическим потерям, характерные для гибких каналов по сравнению с жёсткими металлическими воздуховодами.
