Отвод прямоугольного сечения (радиус)
Отвод прямоугольного сечения с радиусной шейкой
Радиусный отвод предназначен для изменения направления воздушного потока в системах общеобменной вентиляции и кондиционирования. Изделие применяется на участках вентиляционных сетей, где важны плавный поворот потока, снижение местного сопротивления и аэродинамического шума.
Внутренняя шейка отвода выполняется с плавным радиусом. Такая конструкция способствует уменьшению турбулентности и обеспечивает более равномерное движение воздуха по сравнению с исполнением «уголком».

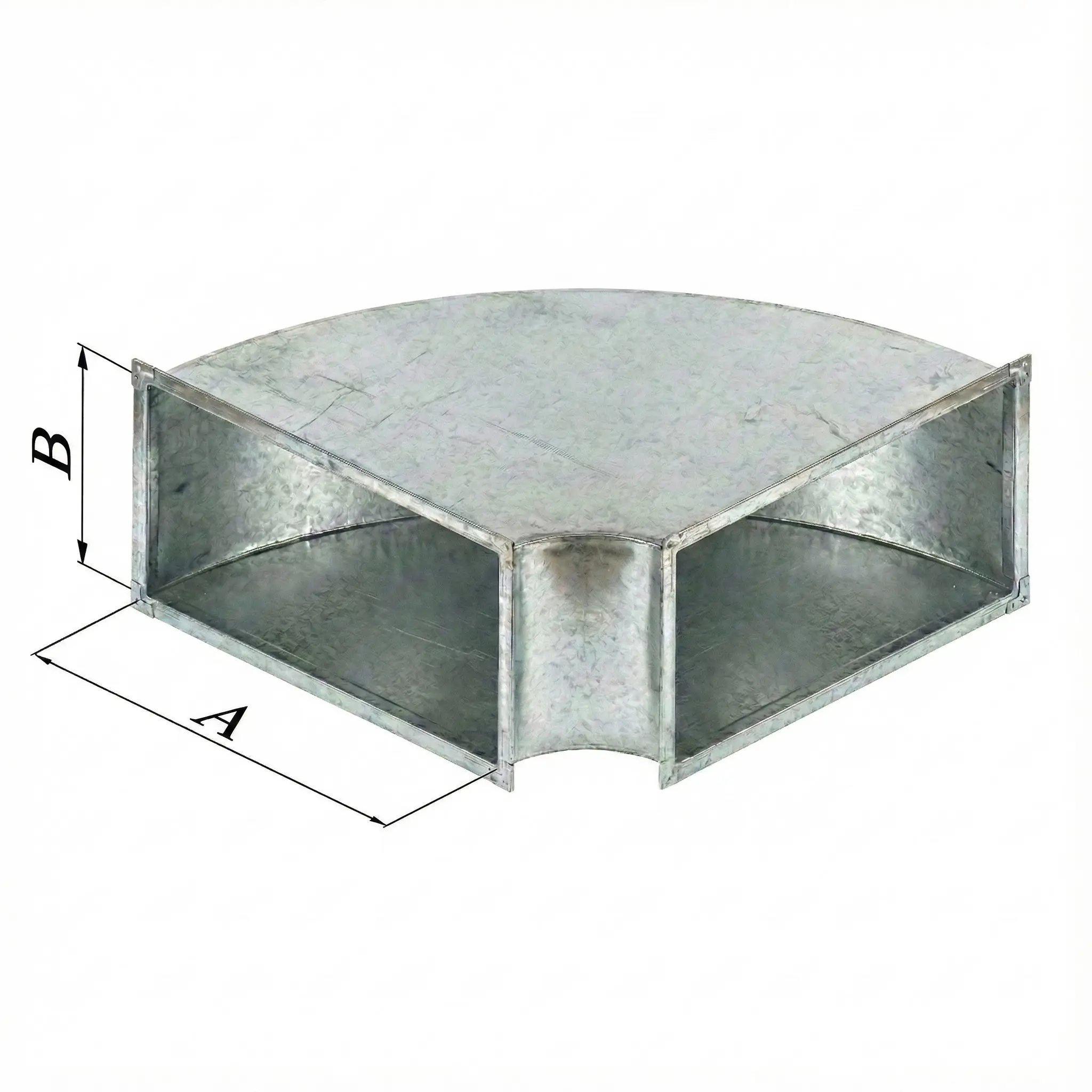

Размеры прямоугольного сечения A×B выбираются от 100×100 до 3000×3000 мм с шагом 50 мм. Доступные углы поворота — 15°, 30°, 45°, 60° и 90°. В селекторе представлены стандартные радиусы шейки от 100 до 500 мм с шагом 50 мм; по отдельному запросу возможно изготовление отвода с любым требуемым радиусом.
Изделие производится из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Завод гарантирует фактическую толщину металла без применения минусовых допусков. На торцах устанавливаются фланцы для присоединения к прямым участкам и другим фасонным изделиям.
Основные характеристики:
- тип — радиусный отвод прямоугольного сечения;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры сечения A×B — от 100×100 до 3000×3000 мм;
- шаг изменения A и B — 50 мм;
- угол поворота — 15°, 30°, 45°, 60° или 90°;
- стандартный радиус шейки — от 100 до 500 мм с шагом 50 мм;
- изготовление с другим радиусом — по запросу;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- соединение — фланцевое;
- единица продажи — штука.
