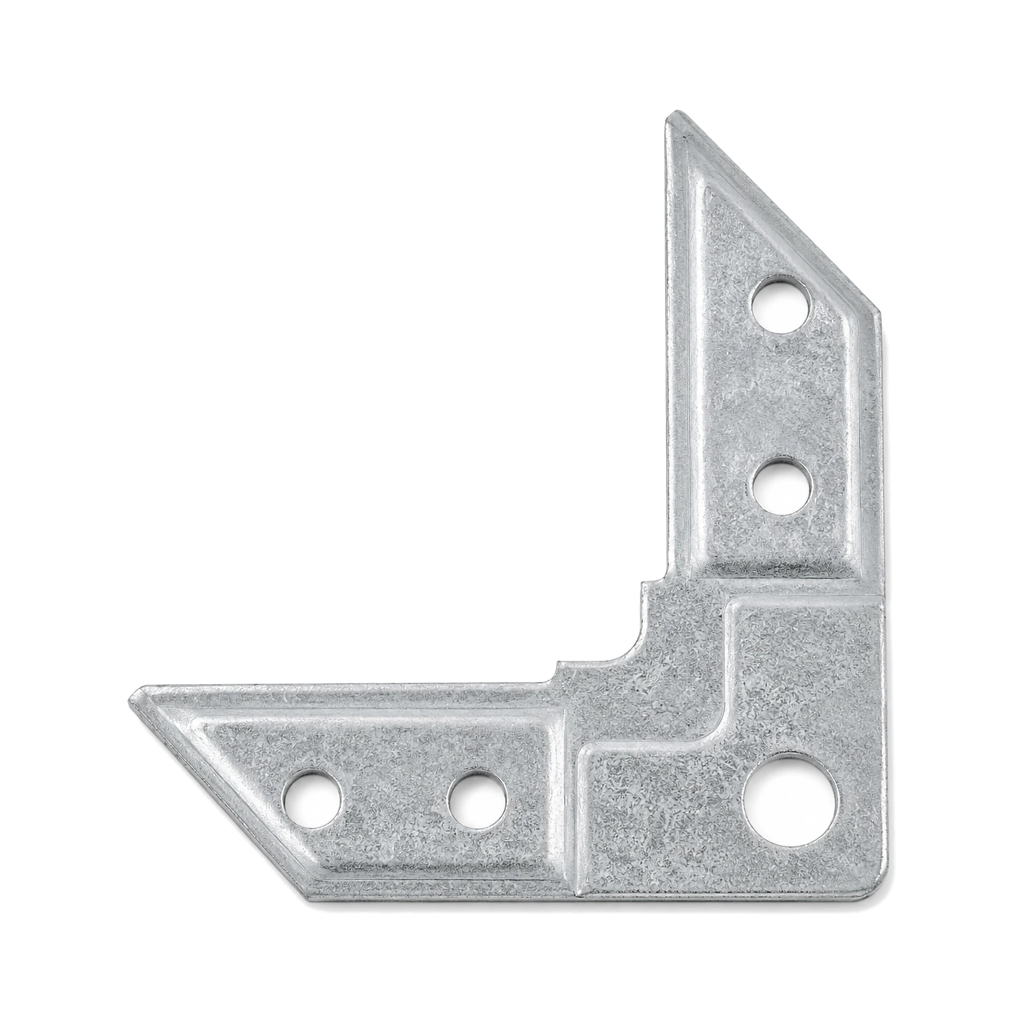

Уголок монтажный №30 (105х27х3 мм)
Уголок монтажный №30 (105х27х3 мм)
Монтажный уголок №30 применяется при изготовлении фланцевых рамок прямоугольных воздуховодов и фасонных изделий. Деталь соединяет соседние отрезки монтажной шины и формирует прямой угол рамки.
Уголок изготовлен из оцинкованной стали. Размер изделия составляет 105х27х3 мм. Данный типоразмер предназначен для совместного применения с монтажной шиной №30. Для шины №20 используются уголки другого размера.
При изготовлении рамки монтажную шину нарезают по размерам сторон воздуховода, после чего уголки устанавливают в концы соседних отрезков профиля. Собранную рамку проверяют на прямоугольность и закрепляют на торце воздуховода.
При соединении двух секций между фланцами укладывают уплотнительную ленту. Затем фланцы стягивают крепёжными элементами и при необходимости дополнительно усиливают монтажными скобами.
Основные характеристики:
- тип — №30;
- размер — 105х27х3 мм;
- материал — оцинкованная сталь;
- назначение — сборка фланцевых рамок;
- применение — прямоугольные воздуховоды и фасонные изделия;
- совместимая монтажная шина — №30;
- единица продажи — штука.
При подборе уголка необходимо учитывать тип монтажной шины и требования проекта к фланцевому соединению. Уголок №30 нельзя заменять уголком, предназначенным для шины №20.
