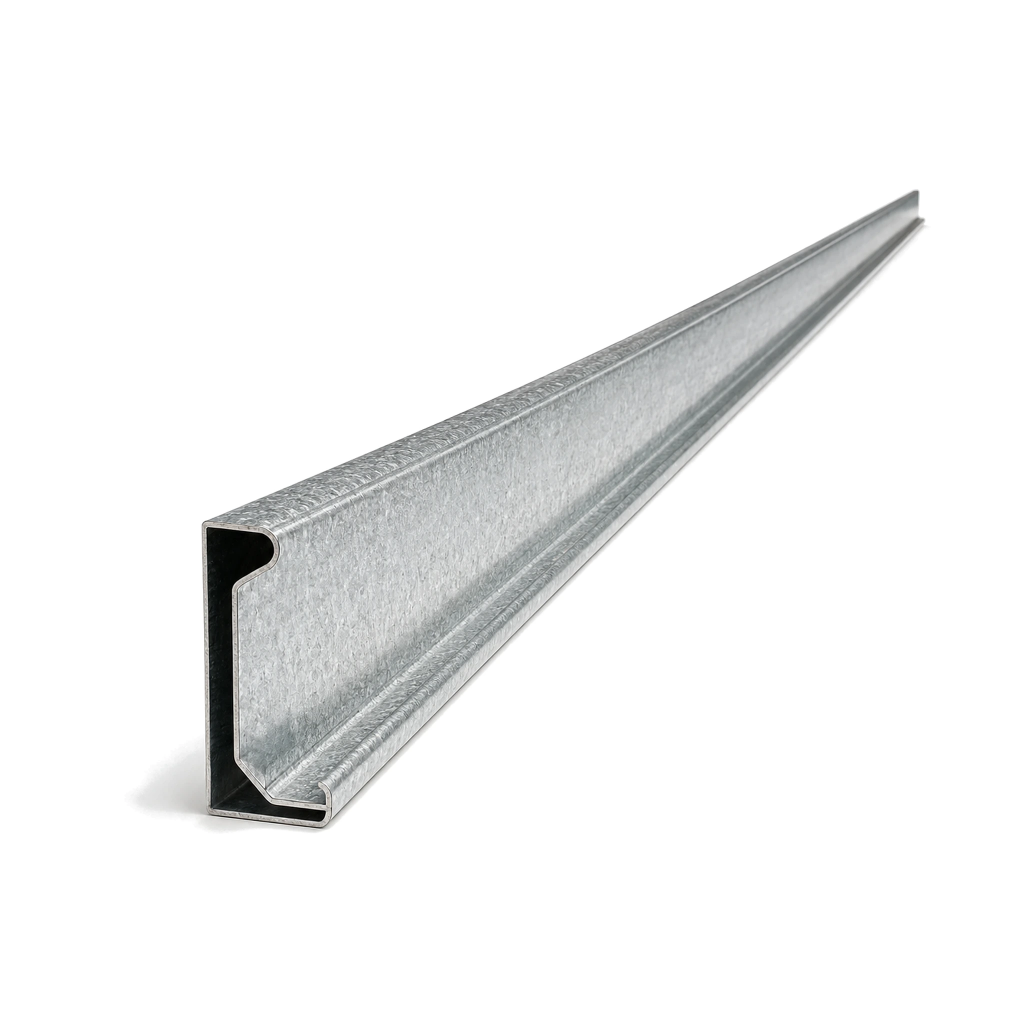

Шина монтажная оцинкованная ШМ303 №30, 3000 мм
Шина монтажная оцинкованная ШМ303 №30, 3000 мм

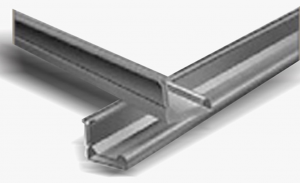

Монтажная шина ШМ303, также называемая шинорейкой, применяется для изготовления фланцевых рамок прямоугольных воздуховодов и фасонных изделий. Готовые фланцы обеспечивают соединение отдельных участков вентиляционной системы между собой.
Шина производится из оцинкованной стали методом профилирования. Сформированное сечение и рёбра жёсткости помогают профилю сохранять геометрию при сборке и стягивании фланцевого соединения.
Для изготовления рамки шину нарезают по размерам сторон воздуховода. Отрезки соединяют монтажными уголками №30. Между сопрягаемыми фланцами устанавливают уплотнительную ленту, после чего соединение стягивают крепёжными элементами и при необходимости усиливают монтажными скобами.
Основные характеристики:
- тип профиля — №30;
- обозначение — ШМ303;
- материал — оцинкованная сталь;
- длина — 3000 мм;
- назначение — изготовление фланцев прямоугольных воздуховодов;
- совместимый крепёжный элемент — монтажный уголок №30;
- единица продажи — штука длиной 3 м.
Перед сборкой шину необходимо отрезать в размер, удалить заусенцы и проверить геометрию полученной фланцевой рамки. Тип шины выбирается с учётом размеров воздуховода и требований проекта к жёсткости соединения.
